Арматурный каркас

Арматурный каркас — основа работы железобетонных конструкций на растяжение, изгиб и сдвиг. Он помогает распределять нагрузки, снижает риск трещин и повышает долговечность фундамента, плиты, балки или колонны.

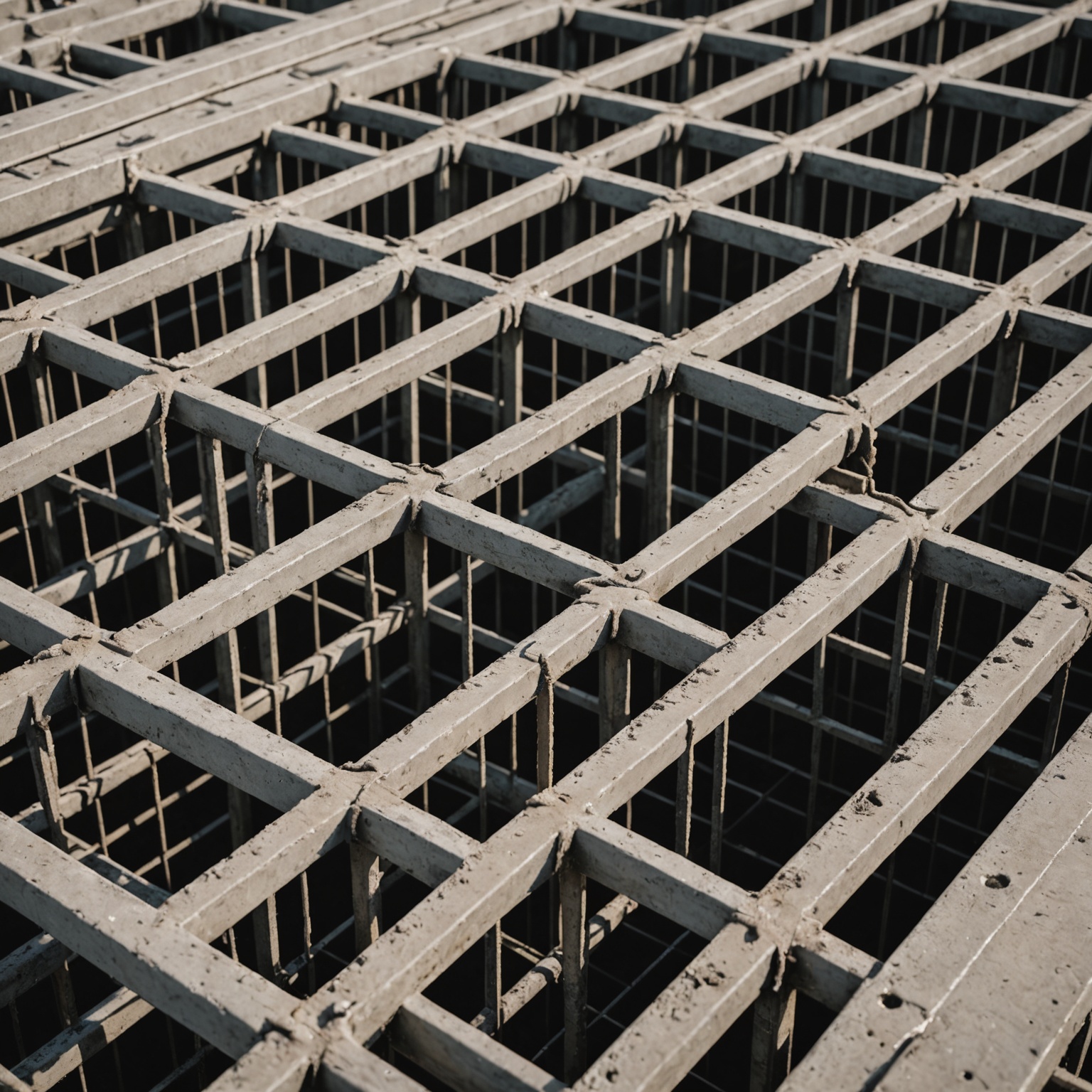

Арматурный каркас: назначение, устройство и роль в прочности железобетона

Арматурный каркас — это пространственная или плоская конструкция из стальных стержней, сеток и соединительных элементов, которая воспринимает растягивающие, изгибающие и частично сдвигающие усилия в железобетонных элементах. Сам по себе бетон хорошо работает на сжатие, но значительно хуже сопротивляется растяжению. Именно поэтому внутри фундаментов, плит, балок, колонн, перемычек и других конструкций размещают арматуру, объединяя оба материала в единое целое.

Практическая ценность каркаса заключается не только в повышении прочности. Он помогает распределять нагрузки, ограничивает раскрытие трещин, повышает долговечность сооружения, делает конструкцию более устойчивой к вибрациям, температурным деформациям и неравномерным осадкам основания. При грамотном проектировании арматурный каркас превращает бетонный элемент в надежную конструкцию, способную сохранять форму и несущую способность в течение десятилетий.

Что представляет собой арматурный каркас

В строительной практике под арматурным каркасом понимают заранее собранный или вяжущийся на месте набор продольных и поперечных стержней, а также дополнительных деталей, обеспечивающих заданную геометрию и прочностные характеристики железобетонного элемента. В зависимости от назначения каркас может быть плоским, объемным, пространственным, замкнутым или комбинированным.

Основные элементы каркаса:

продольная арматура — принимает основные растягивающие и изгибающие усилия;
поперечная арматура — хомуты, скобы, стержни, которые удерживают продольные элементы и сопротивляются срезу;
распределительная арматура — помогает равномерно передавать нагрузку и сохранять форму;
монтажные элементы — временно или постоянно фиксируют каркас при бетонировании;
закладные детали и фиксаторы защитного слоя — обеспечивают правильное положение каркаса в опалубке.

Каркас может собираться из отдельных стержней или из готовых сварных сеток. Выбор схемы зависит от типа конструкции, величины нагрузки, условий эксплуатации и требований проекта.

Зачем нужен арматурный каркас в железобетоне

Железобетон работает по принципу совместного сопротивления двух материалов. Бетон воспринимает сжимающие усилия и защищает металл от внешней среды, а сталь берет на себя растяжение и изгиб. Без арматуры бетон трескается при малейших значительных деформациях, особенно в местах концентрации напряжений.

Арматурный каркас выполняет несколько ключевых функций:

Повышает несущую способность. Конструкция выдерживает большие нагрузки без разрушения.
Снижает риск трещинообразования. Арматура ограничивает раскрытие микротрещин и препятствует их развитию.
Увеличивает жесткость. Элемент меньше прогибается и лучше сохраняет форму.
Повышает надежность при динамических воздействиях. Это особенно важно для лестниц, перекрытий, мостовых и промышленных конструкций.
Улучшает долговечность. При правильном защитном слое металл меньше подвержен коррозии, а бетон дольше сохраняет эксплуатационные свойства.

На практике именно качество каркаса часто определяет, насколько долго фундамент, плита или балка сохранит целостность и геометрию. Ошибки в армировании редко проявляются сразу, но со временем приводят к серьезным последствиям: прогибам, трещинам, локальным разрушениям и ускоренному старению конструкции.

Основные виды арматурных каркасов

Арматурные каркасы различаются по форме, назначению и способу изготовления. Для разных конструкций применяются свои схемы армирования, и универсального решения здесь не существует.

Плоские каркасы

Такие каркасы используют в плитах, дорожных элементах, стеновых панелях, перемычках и некоторых видах ленточных фундаментов. Они состоят из двух или нескольких сеток, связанных между собой. Плоская схема удобна при изготовлении, транспортировке и монтаже, особенно если конструкция не требует сложной пространственной геометрии.

Пространственные каркасы

Это объемные конструкции, которые применяются в колоннах, балках, сваях, ригелях, ростверках и монолитных фундаментах сложной формы. Пространственный каркас работает сразу в нескольких направлениях и обеспечивает устойчивость железобетонного элемента при нагрузках от разных плоскостей.

Сварные каркасы

В таких каркасах отдельные стержни соединяются сваркой. Метод ускоряет производство и обеспечивает точную геометрию, но требует контроля качества швов и соблюдения технологии. Сварные конструкции особенно удобны при серийном изготовлении типовых изделий.

Вязаные каркасы

На строительной площадке чаще всего используют именно вязку арматуры проволокой. Такой способ позволяет сохранить прочность металла без локального перегрева, гибко корректировать положение стержней и быстро собирать каркас непосредственно перед бетонированием. Вязаный каркас незаменим в монолитном строительстве, где важны адаптация к сложной опалубке и возможность оперативно вносить изменения.

Материалы для изготовления арматурного каркаса

Основа каркаса — стальная арматура. Она может быть гладкой или периодического профиля. Последняя имеет ребристую поверхность, благодаря чему лучше сцепляется с бетоном и эффективнее работает в составе железобетонного элемента.

Тип арматуры	Характеристика	Типичное применение
Гладкая	Имеет ровную поверхность, менее выраженное сцепление с бетоном	Хомуты, монтажные элементы, вспомогательные детали
Ребристая	Повышенное сцепление с бетонной смесью	Продольные рабочие стержни, основные несущие элементы
Сварная сетка	Предварительно соединенные пересечения стержней	Плиты, стяжки, дорожные покрытия, тонкостенные конструкции

Помимо стали, в отдельных случаях применяются композитные материалы, однако в массовом строительстве традиционная металлическая арматура остается наиболее распространенной благодаря предсказуемым характеристикам, технологичности и доступности.

Как проектируется арматурный каркас

Проектирование начинается с анализа нагрузок. Инженеру необходимо понимать, какие усилия будут действовать на конструкцию: постоянные, временные, снеговые, ветровые, эксплуатационные, динамические и возможные аварийные. От этих данных зависит диаметр стержней, шаг хомутов, число продольных нитей и расположение арматуры внутри элемента.

Обычно учитываются следующие параметры:

форма и размеры конструкции;
тип основания и условия работы;
расчетные нагрузки;
класс бетона;
класс и диаметр арматуры;
требуемый защитный слой бетона;
условия эксплуатации, включая влажность, мороз, агрессивную среду;
технология изготовления и способ монтажа.

Важная задача проектирования — обеспечить не только прочность, но и технологичность. Каркас должен помещаться в опалубку, не мешать укладке бетонной смеси, сохранять заданное положение и не смещаться при вибрировании. Если схема слишком сложна, возрастает риск ошибок на площадке и ухудшается качество бетонирования.

Защитный слой бетона

Арматура не должна находиться вплотную к поверхности бетона. Между сталью и внешней средой оставляют защитный слой, который предохраняет металл от коррозии и обеспечивает его совместную работу с бетоном. Толщина слоя зависит от типа конструкции, размеров стержней и условий эксплуатации.

Если защитный слой недостаточен, арматура быстрее ржавеет, а бетон может начать отслаиваться. Если слой чрезмерно велик, эффективность армирования снижается, поскольку рабочая арматура оказывается слишком далеко от зоны растяжения. Поэтому точность установки имеет принципиальное значение.

Технология изготовления арматурного каркаса

Сборка каркаса обычно включает несколько этапов. Последовательность может меняться в зависимости от объекта, но общий принцип остается похожим.

Подготовка арматуры. Стержни режут по размеру, при необходимости гнут и очищают от загрязнений, ржавчины и масла.
Разметка. Определяются места расположения продольных и поперечных элементов.
Сборка основы. Формируется контур каркаса, выставляются продольные стержни.
Монтаж поперечных элементов. Устанавливаются хомуты, связи, сетки или скобы.
Фиксация соединений. Выполняется вязка проволокой или сварка, если это предусмотрено проектом.
Контроль геометрии. Проверяются размеры, диагонали, шаг хомутов, положение арматуры и защитный слой.
Установка фиксаторов. Каркас поднимают над основанием с помощью пластиковых или бетонных подставок, чтобы соблюсти проектное положение в опалубке.

Вязка арматуры

Вязка выполняется мягкой отожженной проволокой, которая плотно стягивает пересекающиеся стержни. Такой способ не создает жесткого неразъемного соединения, но обеспечивает достаточную устойчивость каркаса до и во время бетонирования. При ручной вязке используют крючки, пассатижи или специализированный инструмент.

Преимущество вязки в том, что она не ослабляет арматуру термическим воздействием и позволяет сохранить небольшую подвижность узлов. Это особенно полезно, когда каркас испытывает небольшие технологические нагрузки при транспортировке и укладке.

Сварка арматуры

Сварка применяется там, где проектом предусмотрено жесткое соединение или где нужна высокая скорость сборки. Однако не вся арматура подходит для сваривания. Некоторые марки стали требуют аккуратного подхода, иначе зона шва может потерять часть прочности. Поэтому сварка должна выполняться только при соблюдении нормативов и с учетом свойств металла.

Особенности армирования разных конструкций

Арматурный каркас может выглядеть по-разному в зависимости от того, для какого элемента он предназначен. Конструктивные различия связаны с распределением нагрузок и режимом работы бетона.

Фундамент

В ленточных, плитных и свайных фундаментах каркас должен воспринимать неравномерные деформации грунта, давление от здания и возможные подвижки основания. Для ленточного фундамента характерна продольная арматура, связанная хомутами. В плитных основаниях используют сетки или два слоя арматуры, верхний и нижний, поскольку плита работает в двух направлениях.

Балки и ригели

В балках основная нагрузка возникает на растяжение в нижней зоне пролета, а над опорами — в верхней. Поэтому каркас проектируется с учетом зон максимальных усилий. Часто применяются дополнительные стержни в опорных участках и усиленные хомуты, которые предотвращают развитие наклонных трещин.

Колонны

Каркас колонны должен обеспечивать устойчивость при сжатии и предотвращать продольное выпучивание стержней. Для этого применяют продольную арматуру, стянутую поперечными хомутами или спиралями. Здесь особенно важна точная геометрия, поскольку даже небольшое отклонение может вызвать проблемы при восприятии нагрузки.

Плиты перекрытий

В плитах арматура распределяется по сетке, которая воспринимает растяжение в нижней и верхней зонах в зависимости от схемы опирания. Чем больше пролет и нагрузка, тем внимательнее должна быть проработана схема армирования. Для плит особенно важно не допустить смещения сеток при заливке бетона.

Распространенные ошибки при устройстве арматурного каркаса

Даже при качественных материалах неправильный монтаж может заметно снизить прочность железобетонной конструкции. Ошибки в армировании часто становятся скрытыми дефектами, которые обнаруживаются уже после ввода объекта в эксплуатацию.

Недостаточный защитный слой. Приводит к коррозии арматуры и разрушению бетона.
Слишком большой шаг хомутов. Снижает устойчивость каркаса и увеличивает риск трещин.
Нарушение геометрии. Смещение стержней меняет расчетную работу конструкции.
Использование неподходящей арматуры. Ошибки в классе, диаметре или типе профиля отражаются на надежности.
Плохая фиксация узлов. Каркас может деформироваться при укладке бетона.
Перегрев металла при сварке. Ослабляет арматуру в зоне соединения.
Отсутствие контроля перед бетонированием. Приводит к проблемам, которые уже невозможно исправить после заливки.

Пример расчета арматурного каркаса в упрощенном виде

В реальном проектировании используются нормативные методики и инженерные расчеты. Однако упрощенный пример помогает понять принцип подбора арматуры. Допустим, требуется армировать ленточный фундамент длиной 10 м. Применяются 4 продольных стержня, каждый длиной 10 м, плюс нахлесты и запас на загибы.

Если принять запас на соединения и выпуск в 10%, то общая длина арматуры будет:

10 м × 4 × 1,1 = 44 м

Если используется арматура диаметром 12 мм, удельная масса такого стержня составляет примерно 0,888 кг/м. Тогда ориентировочная масса продольной арматуры:

44 м × 0,888 кг/м = 39,072 кг

К этому добавляется масса хомутов, поперечных связей и монтажных элементов. Подобный расчет дает лишь ориентир, но помогает заранее оценить объем материалов и нагрузку на площадке. Точный подбор выполняется по проекту с учетом сечения, нагрузки и нормативов.

Требования к качеству и контролю

Хороший арматурный каркас должен быть не просто собран, а собран точно. Качество контролируют по нескольким параметрам:

соответствие диаметра и класса арматуры проекту;
правильность шага поперечных элементов;
соблюдение защитного слоя;
отсутствие смещения узлов;
прочность соединений;
чистота металла и отсутствие критической коррозии;
отсутствие деформаций при транспортировке и установке.

Особое внимание уделяют местам, где арматура испытывает наибольшие усилия: углам, стыкам, опорным зонам, участкам с перепадами сечения и местам прохода инженерных коммуникаций. Именно здесь чаще всего возникают проблемы, если каркас собран формально и без проверки.

Практические рекомендации по устройству арматурного каркаса

Надежность железобетонной конструкции во многом зависит от последовательности и аккуратности работ. Несколько практических принципов помогают избежать типичных ошибок и повысить качество армирования.

Не заменять расчетную схему случайным подбором стержней «на глаз».
Использовать фиксаторы защитного слоя, а не подручные подкладки, которые могут разрушиться.
Соблюдать геометрию каркаса до и после установки в опалубку.
Не допускать сильного загрязнения арматуры глиной, краской, маслом или рыхлой ржавчиной.
Контролировать стыковку стержней и длину нахлестов.
Ставить дополнительное усиление в местах концентрации нагрузок.
Проверять каркас перед заливкой бетона, особенно после перемещения и монтажа опалубки.

При соблюдении этих правил арматурный каркас будет работать так, как задумано проектом, а бетонная конструкция получит запас надежности и долговечности.

Заключение

Арматурный каркас является основой прочности железобетонных конструкций. Он компенсирует слабые стороны бетона, воспринимает растягивающие усилия, повышает жесткость и помогает конструкции сохранять стабильность под нагрузкой. От качества проектирования, подбора материалов, точности сборки и соблюдения защитного слоя зависит не только срок службы сооружения, но и его безопасность. Именно поэтому арматурный каркас рассматривается не как вспомогательная деталь, а как один из главных элементов современного строительства.

Галерея: Арматурный каркас

FAQ

Почему арматурный каркас так сильно влияет на трещины в бетоне?

Бетон хорошо воспринимает сжатие, но заметно хуже работает на растяжение и изгиб. Когда элемент начинает деформироваться, именно в растянутой зоне появляются первые микротрещины, а затем они могут быстро развиваться, если внутри нет арматуры или она расположена неудачно.

Каркас берет на себя растягивающие и частично сдвигающие усилия, а также помогает равномернее распределять нагрузку по всему сечению. Из-за этого трещины не исчезают полностью, но их раскрытие ограничивается, а само повреждение развивается медленнее. В результате конструкция дольше сохраняет форму и несущую способность, особенно при неравномерных осадках основания, вибрациях и температурных перепадах.

На практике это означает, что качество армирования часто важнее простого увеличения объема бетона. Если каркас собран с нарушениями, трещины могут появиться даже в массивном элементе, а исправить это после бетонирования уже значительно сложнее.

Чем отличается плоский арматурный каркас от пространственного и какой выбрать?

Плоский каркас представляет собой, по сути, набор сеток или стержней в одной плоскости. Он подходит для плит, стеновых панелей, перемычек и некоторых ленточных фундаментов, где основная работа идет в одном направлении и не требуется сложная геометрия.

Пространственный каркас объемный и работает сразу в нескольких направлениях. Его применяют в колоннах, балках, сваях, ригелях, ростверках и монолитных основаниях сложной формы. Такой вариант лучше воспринимает нагрузки от разных плоскостей и помогает сохранить устойчивость элемента при изгибе, срезе и локальных деформациях.

Выбор зависит не от привычки, а от схемы работы конструкции. Если элемент испытывает нагрузки только в одной плоскости, достаточно плоского каркаса. Если же усилия приходят с нескольких сторон или форма детали сложная, нужен пространственный вариант, иначе возрастает риск прогибов, трещин и потери жесткости.

Можно ли заменить сварной каркас вязаным и когда это оправдано?

Во многих монолитных работах вязаный каркас действительно оказывается практичнее. Вязка проволокой не перегревает металл, не ослабляет стержни в зоне соединений и позволяет гибко подкорректировать положение арматуры уже на месте перед бетонированием.

Сварной каркас удобен там, где важны скорость изготовления, повторяемость и точная геометрия, например при серийных типовых изделиях. Но он требует контроля качества швов и соблюдения технологии, иначе в местах соединения могут возникать скрытые слабые зоны. Вязка в этом смысле технологически проще и безопаснее для площадки.

Полной взаимозаменяемости нет: способ соединения выбирают с учетом проекта, условий монтажа и требований к точности. Если нужна оперативная сборка непосредственно в опалубке и возможны небольшие корректировки, чаще выбирают вязаную схему. Если же изделие выпускается как типовой элемент, сварка может быть более удобной.

Что будет, если арматура окажется слишком близко к поверхности бетона?

Если защитный слой слишком мал, металл быстрее контактирует с влагой, воздухом и агрессивной средой. Это резко повышает риск коррозии, а ржавеющая арматура теряет рабочие свойства и может разрушать окружающий бетон изнутри.

Кроме защиты от внешней среды, слой бетона нужен и для правильной совместной работы материалов. Когда арматура расположена слишком близко к поверхности, элемент хуже переносит эксплуатационные воздействия, а зона у края становится более уязвимой к сколам, трещинам и локальным повреждениям.

На практике это особенно опасно в конструкциях, которые постоянно испытывают влажность, мороз или перепады температуры. Даже если дефект не заметен сразу, со временем он может привести к ускоренному старению, оголению стержней и снижению несущей способности. Поэтому правильное положение каркаса в опалубке не менее важно, чем сам диаметр арматуры.

Нужно ли усиливать каркас при вибрациях и динамических нагрузках?

Да, потому что динамические воздействия отличаются от статической нагрузки не только величиной, но и характером. При вибрациях, рывках или повторяющихся нагрузках в элементе быстрее накапливаются деформации, а микротрещины могут развиваться активнее, чем при спокойной эксплуатации.

Арматурный каркас в таких условиях должен не просто удерживать форму, но и лучше распределять переменные усилия. Именно поэтому для лестниц, перекрытий, мостовых и промышленных конструкций особое значение имеют правильный шаг хомутов, число продольных стержней и общее качество соединений. Чем стабильнее схема армирования, тем меньше риск локальных ослаблений.

Если каркас сделан с запасом по проекту и правильно расположен в бетоне, конструкция дольше сохраняет жесткость и меньше страдает от усталостных повреждений. Но излишнее упрощение схемы в динамически нагруженных элементах почти всегда приводит к более ранним трещинам и прогибам.

Как понять, что каркас собран неправильно еще до бетонирования?

Один из первых признаков — несоответствие проектной геометрии: стержни могут быть смещены, шаг хомутов нарушен, а отдельные элементы не удерживают форму. Если каркас «гуляет» в опалубке или его приходится постоянно подправлять, это уже сигнал, что конструкция собрана ненадежно.

Также настораживают слишком слабые соединения, недостаточная жесткость и невозможность сохранить заданный защитный слой. Каркас должен не только соответствовать схеме на бумаге, но и оставаться устойчивым при укладке и вибрировании бетонной смеси. Если он смещается, то после бетонирования исправить это практически невозможно.

Практически важен и внешний контроль: проверяют расположение продольных стержней, наличие поперечной арматуры, фиксаторов и закладных деталей. Ошибки на этом этапе редко видны сразу после заливки, но позже проявляются трещинами, перекосами и снижением несущей способности.

Чем отличается гладкая арматура от ребристой в каркасе?

Гладкая арматура имеет ровную поверхность и хуже сцепляется с бетонной смесью, поэтому ее обычно используют не как основную рабочую, а для хомутов, монтажных и вспомогательных элементов. Она удобна там, где важна форма, фиксация или технологичность, а не максимальная передача усилий.

Ребристая арматура имеет периодический профиль, который заметно улучшает сцепление с бетоном. Именно поэтому ее чаще применяют в продольных рабочих стержнях, то есть там, где каркас должен воспринимать основные растягивающие и изгибающие нагрузки. Такой профиль помогает материалам работать как единое целое.

Выбор между ними связан не с удобством, а с функцией каждого элемента в конструкции. Если заменить рабочую ребристую арматуру гладкой без расчетного обоснования, сцепление с бетоном ухудшится, а эффективность каркаса снизится.

Можно ли использовать композитную арматуру вместо стальной?

В отдельных случаях да, но это не универсальная замена. В материале указано, что композитные решения могут применяться, однако в массовом строительстве по-прежнему чаще используют стальную арматуру из-за предсказуемых характеристик, технологичности и доступности.

Сталь лучше знакома проектировщикам и строителям, а значит, ее поведение проще учитывать при расчете несущей способности, жесткости и совместной работы с бетоном. Кроме того, для сложных узлов и типовых железобетонных элементов накоплен большой практический опыт, что снижает риск ошибок при проектировании и монтаже.

Если рассматривать замену, важно оценивать не только прочность самой арматуры, но и условия эксплуатации, способ соединения, требования к защитному слою и общую технологию работ. Без этого можно получить конструкцию, которая формально собрана правильно, но работает иначе, чем ожидается.

Какие ошибки в арматурном каркасе чаще всего приводят к потере прочности?

Наиболее опасны ошибки, которые нарушают совместную работу арматуры и бетона. Это неправильное расположение стержней, слишком маленький защитный слой, неверный шаг хомутов, слабые соединения и несоблюдение заданной геометрии каркаса. Все это ухудшает передачу усилий и снижает жесткость элемента.

Еще одна частая проблема — слишком сложная схема, которую трудно собрать и удержать в опалубке. Если каркас смещается при бетонировании или вибрировании, проектная работа арматуры фактически теряется, даже если визуально конструкция выглядит завершенной. Ошибки такого типа особенно коварны, потому что проявляются не сразу, а спустя время — в трещинах, прогибах и локальных разрушениях.

Чтобы избежать этого, каркас должен соответствовать расчету не только по диаметру и количеству стержней, но и по способу сборки, фиксации и размещения в бетоне. Именно точность исполнения часто определяет долговечность фундамента, плиты или балки.
