Коллектор: что это такое и где применяется
Коллектор — это узел, который собирает или распределяет поток среды по нескольким направлениям. Такие устройства применяются в отоплении, водоснабжении, электротехнике, промышленности и транспорте.
Коллектор: что это такое и где применяется
Слово «коллектор» используется в разных областях, и именно поэтому у него нет одного-единственного значения. В быту чаще всего под коллектором понимают узел распределения потоков: воды, теплоносителя, газа, воздуха или электрического тока. В инженерных системах коллектор служит для того, чтобы собрать, разделить и направить среду по нескольким линиям. Такая роль делает его одним из ключевых элементов современной инфраструктуры — от квартирных систем отопления до промышленных установок и транспортных механизмов.
Если говорить простыми словами, коллектор — это устройство или узел, который объединяет несколько каналов в одну точку либо, наоборот, распределяет поток из одной магистрали по нескольким направлениям. Благодаря этому повышается управляемость системы, упрощается обслуживание и улучшается точность регулирования.
Основные виды коллекторов
Коллекторы различаются по назначению, конструкции и среде, с которой они работают. Важно понимать, что внешний вид и принцип действия могут заметно отличаться, хотя задача у них часто одна и та же — обеспечить удобное распределение или сбор потока.
Коллектор в системах водоснабжения и отопления
Это один из самых распространенных вариантов в жилых и коммерческих зданиях. Такой коллектор распределяет воду или теплоноситель по отдельным контурам. Например, в системе водяного теплого пола каждый контур получает свой поток через отдельный выход коллектора. Это дает возможность балансировать температуру по помещениям и отключать отдельные ветки без остановки всей системы.
Коллектор в электротехнике
В электрических машинах коллектор — это узел, передающий ток между неподвижной и вращающейся частями. Он используется в коллекторных электродвигателях и генераторах. В этой конструкции коллектор играет важную роль в преобразовании тока и поддержании работы ротора. Из-за механического контакта такие устройства требуют регулярного ухода и контроля износа.
Коллектор в промышленности
В промышленном оборудовании коллекторы применяются для распределения сжатого воздуха, технологических жидкостей, пара, газа и других сред. Они позволяют объединить несколько линий в компактный узел, что уменьшает количество соединений и упрощает схему трубопроводов. В больших системах коллекторы нередко дополняются запорной арматурой, расходомерами и автоматикой.
Коллектор в транспорте и механике
В автомобилях и другой технике термин «коллектор» тоже встречается часто. Например, впускной коллектор распределяет воздух или топливно-воздушную смесь по цилиндрам, а выпускной — отводит отработанные газы. В этих случаях коллектор влияет на мощность, экономичность и стабильность работы двигателя.
Устройство коллектора и его принцип работы
Конструкция коллектора зависит от сферы применения, но общие элементы часто похожи. Как правило, это корпус, входной патрубок, несколько выходных каналов, запорные или регулирующие элементы, а также крепежные детали. В некоторых системах предусмотрены расходомеры, воздухоотводчики, дренажные краны и термостатические клапаны.
Базовая схема работы
Принцип работы коллектора можно описать через три задачи:
- поступление среды в общий вход;
- распределение потока по нескольким выходам;
- регулирование расхода в каждом канале.
При этом каждый контур может работать независимо, что особенно важно в отоплении и водоснабжении. Если один участок требует обслуживания, остальные продолжают функционировать. Такая модульность считается одним из главных преимуществ коллекторных схем.
Материалы изготовления
Коллекторы изготавливают из разных материалов в зависимости от давления, температуры и типа среды. Наиболее распространены:
- латунь — прочная, устойчивая к коррозии, часто применяется в бытовых системах;
- нержавеющая сталь — подходит для сложных условий и высокой надежности;
- углеродистая сталь — используется в промышленных узлах;
- полимеры — применяются в системах с невысокими температурами и давлением;
- алюминиевые сплавы — встречаются в отдельных технических и автомобильных решениях.
Зачем нужен коллектор в инженерных системах
Коллектор не просто делит поток на несколько частей. Его главная ценность заключается в управляемости. В обычной последовательной разводке изменение давления или расхода в одном участке может повлиять на всю систему. Коллекторная схема решает эту проблему за счет параллельного подключения потребителей.
Преимущества коллекторной разводки
- равномерное распределение потока по всем линиям;
- возможность индивидуальной настройки каждого контура;
- снижение гидравлических потерь в ряде систем;
- удобство обслуживания и ремонта;
- аккуратная и логичная схема подключения;
- повышение надежности за счет изоляции отдельных веток.
Особенно заметны преимущества в отоплении. Коллектор позволяет точно сбалансировать теплый пол, радиаторы или другие контуры. Если в комнате требуется меньше тепла, расход через ее линию можно уменьшить без влияния на соседние помещения.

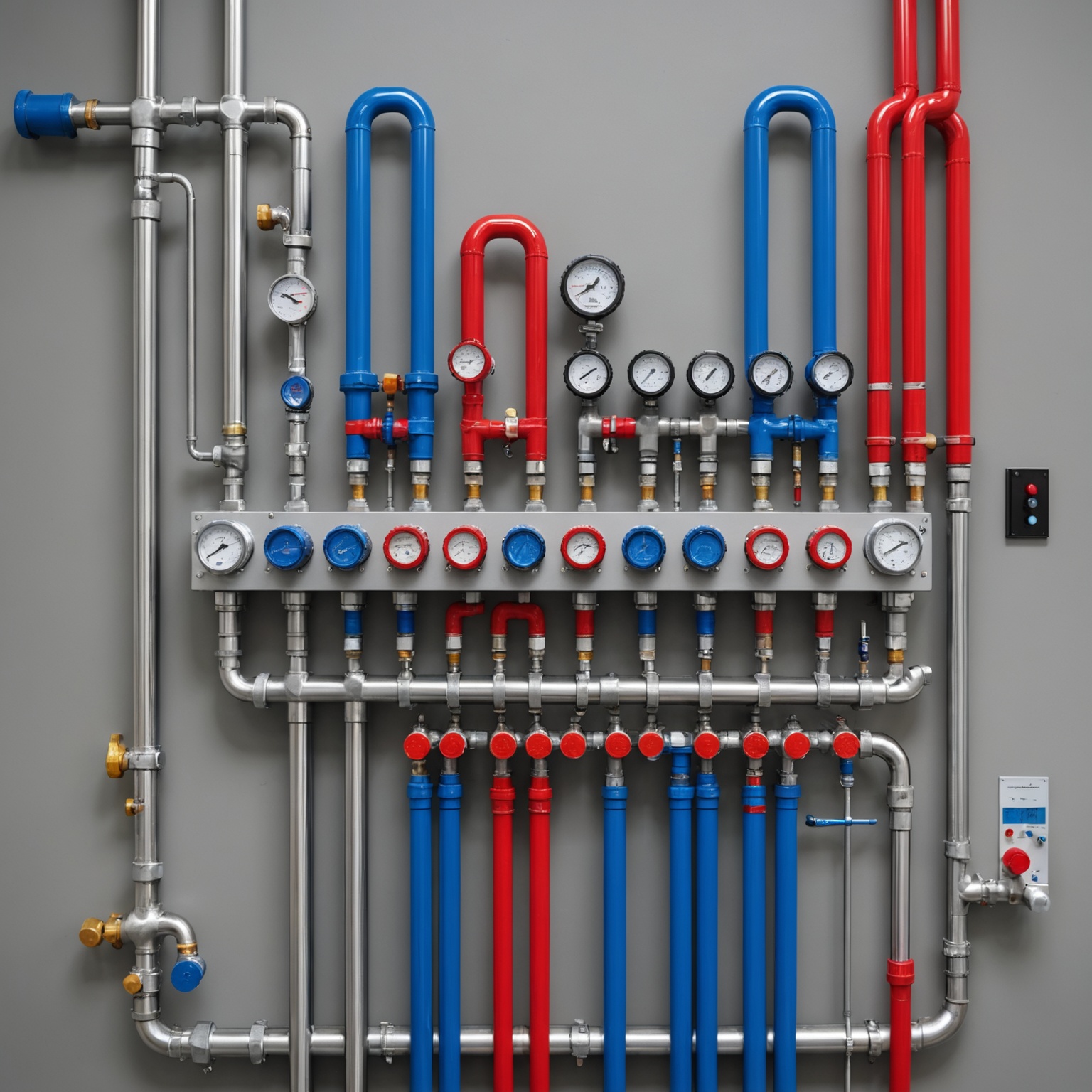

Коллектор в системе отопления
В отопительных системах коллектор часто называют распределительной гребенкой. Он соединяет подающую и обратную линии с множеством контуров, например радиаторных веток или петель теплого пола. На практике это один из самых удобных способов организовать современное отопление в доме, квартире, офисе или коттедже.
Состав узла
Стандартный коллекторный узел отопления может включать:
- подающий и обратный коллекторы;
- запорные вентили;
- расходомеры;
- термостатические клапаны;
- автоматические воздухоотводчики;
- сливные краны;
- насосно-смесительный узел, если требуется по температурному режиму.
Как работает коллектор в теплых полах
Теплый пол особенно чувствителен к равномерности подачи теплоносителя. Один контур может иметь длину 50 метров, другой — 90 метров, и без регулировки их сопротивление будет отличаться. Коллектор позволяет выставить расход отдельно на каждую петлю. Это помогает добиться одинакового прогрева пола в разных зонах.
Например, если один контур требует 1,5 л/мин, а другой 2,0 л/мин, то через расходомеры можно подстроить систему так, чтобы температура покрытия была стабильной по всей площади. В результате снижается риск перегрева, холодных зон и лишних затрат энергии.
Упрощенный расчет расхода
Для оценки необходимого потока иногда используют зависимость:
G = Q / (c × Δt),
где G — расход теплоносителя, Q — тепловая нагрузка, c — теплоемкость, Δt — разница температур подачи и обратки.
Формула помогает подобрать примерный режим работы, хотя для точного проектирования учитывают длину контуров, диаметр труб, сопротивление фитингов и характеристики насосов.
Коллектор в водоснабжении
Коллекторная схема водоснабжения особенно ценится в современных квартирах и домах. Вместо последовательного подключения сантехнических приборов вода подается на каждый потребитель по отдельной линии. Это удобно, когда важно исключить падение давления при одновременном открытии нескольких кранов.
Преимущества для водопровода
- стабильное давление у каждого прибора;
- возможность перекрыть отдельную линию;
- меньше скрытых соединений в стенах;
- удобная диагностика при протечках;
- аккуратная разводка в коллекторном шкафу.
Коллектор особенно полезен в помещениях со множеством точек водоразбора: кухня, санузел, ванная, бойлер, посудомоечная машина, стиральная машина. В такой схеме каждый прибор получает собственный канал с нужным диаметром трубы.
Коллектор в электрических машинах
В электротехнике коллектор — это важный узел коллекторного двигателя постоянного тока и некоторых генераторов. Он состоит из медных пластин, изолированных друг от друга, и взаимодействует со щетками. Именно эта часть обеспечивает переключение тока в обмотках ротора, благодаря чему создается вращение.
Особенности работы
Во время вращения ротора щетки поочередно касаются коллекторных пластин. Это создает периодическое изменение направления тока в обмотках, что и поддерживает крутящий момент в одном направлении. Несмотря на простоту и распространенность, такая конструкция имеет ограничение: контактные поверхности изнашиваются, появляется искрение, требуется обслуживание.
Преимущества и недостатки
| Параметр | Преимущества | Недостатки |
|---|---|---|
| Конструкция | Простая, понятная, технологичная | Наличие трущихся контактов |
| Управление | Легко реализуется регулировка скорости | Ограничение по ресурсу щеток |
| Эксплуатация | Хорошая ремонтопригодность | Требует периодической профилактики |
Сегодня во многих устройствах коллекторные двигатели постепенно вытесняются бесщеточными решениями, однако их по-прежнему можно встретить в электроинструменте, бытовой технике, моделях транспорта и некоторых промышленных механизмах.
Как выбрать коллектор для конкретной задачи
Выбор коллектора зависит не только от цены, но и от характеристик всей системы. Ошибка в подборе может привести к шуму, падению давления, перегреву или быстрому износу оборудования. Поэтому важно учитывать назначение узла, рабочие параметры и удобство обслуживания.
Основные критерии выбора
- Назначение. Коллектор для отопления, воды, воздуха или электрической машины должен соответствовать своей среде.
- Рабочее давление. Запас прочности должен быть достаточным для реальных условий эксплуатации.
- Температурный диапазон. Особенно важно для отопительных и технологических систем.
- Количество выходов. Число контуров должно покрывать текущие и возможные будущие потребности.
- Наличие регулировки. Расходомеры, клапаны и запорная арматура повышают удобство эксплуатации.
- Материал корпуса. Он влияет на долговечность, стойкость к коррозии и совместимость со средой.
На что обратить внимание при покупке
Для бытовых инженерных систем полезно заранее продумать, где будет установлен коллектор: в открытом шкафу, в нише или в техническом помещении. Доступ к узлу должен быть удобным, чтобы можно было проверять соединения, регулировать расход и выполнять профилактику. Для скрытого монтажа важны компактность и качество резьбовых соединений.
Если речь идет о промышленном или автомобильном коллекторе, ключевую роль играют уже другие параметры: стойкость к вибрации, термонагрузке, загрязнениям и агрессивным средам.
Монтаж и обслуживание коллектора
Даже самый качественный коллектор не сможет работать эффективно без правильной установки. Монтаж требует внимательности к ориентации, герметичности, доступу для обслуживания и соблюдению рекомендаций по подключению.
Типичные этапы монтажа
- Выбор места установки и подготовка крепления.
- Проверка совместимости по диаметрам и резьбам.
- Установка запорной арматуры и дополнительных элементов.
- Подключение контуров с соблюдением маркировки.
- Проверка герметичности и опрессовка системы.
- Настройка расходов и балансировка.
Обслуживание
Периодическое обслуживание помогает продлить срок службы коллектора и всей системы. В отопительных узлах проверяют состояние соединений, работу воздухоотводчиков, показания расходомеров и отсутствие засоров. В водоснабжении контролируют герметичность, состояние запорных кранов и давление. В электрических машинах следят за износом щеток, чистотой коллектора и отсутствием перегрева.
Признаки, что коллектор нуждается в проверке
- падение давления в отдельных контурах;
- неравномерный нагрев помещений;
- шум, вибрация или свист в системе;
- следы подтекания на соединениях;
- искра или запах перегрева в электрическом узле;
- затрудненное вращение или нестабильная работа оборудования.
Распространенные ошибки при использовании коллектора
Нередко проблемы возникают не из-за самого узла, а из-за неправильного проектирования или сборки. Коллектор должен быть частью продуманной системы, а не просто набором труб с несколькими выходами.
Частые ошибки
- недостаточное количество контуров или выходов;
- отсутствие балансировки после монтажа;
- неправильный выбор диаметра труб;
- установка без доступа для обслуживания;
- игнорирование фильтрации и защиты от загрязнений;
- использование неподходящих материалов при агрессивной среде.
В отопительных системах особенно важно не экономить на регулировочной арматуре. Без возможности точной настройки коллектор теряет большую часть своих преимуществ. В водопроводе полезно предусмотреть отключение каждого потребителя отдельно. В электротехнике важно вовремя обслуживать контактные поверхности, иначе износ быстро приводит к падению эффективности.
Итоги: почему коллектор остается важным узлом
Коллектор — это универсальный элемент инженерных и технических систем, который решает одну из главных задач: организует распределение потока или энергии. Он делает систему более удобной, управляемой и надежной. В отоплении коллектор помогает точно регулировать теплые контуры, в водоснабжении обеспечивает стабильное давление, в электрических машинах поддерживает работу двигателя, а в промышленности повышает эффективность распределения среды.
Понимание принципов работы коллектора позволяет лучше оценивать качество проектирования, выбирать подходящее оборудование и избегать распространенных ошибок. Именно поэтому коллектор остается не просто вспомогательной деталью, а полноценным узлом, от которого во многом зависит работоспособность всей системы.
