Нивелирный замер

Нивелирный замер позволяет определить разность высот между точками и получить точные отметки для проектирования, строительства и отделочных работ. Он помогает контролировать уклоны, выравнивать поверхности и избегать ошибок, влияющих на качество и безопасность объекта.

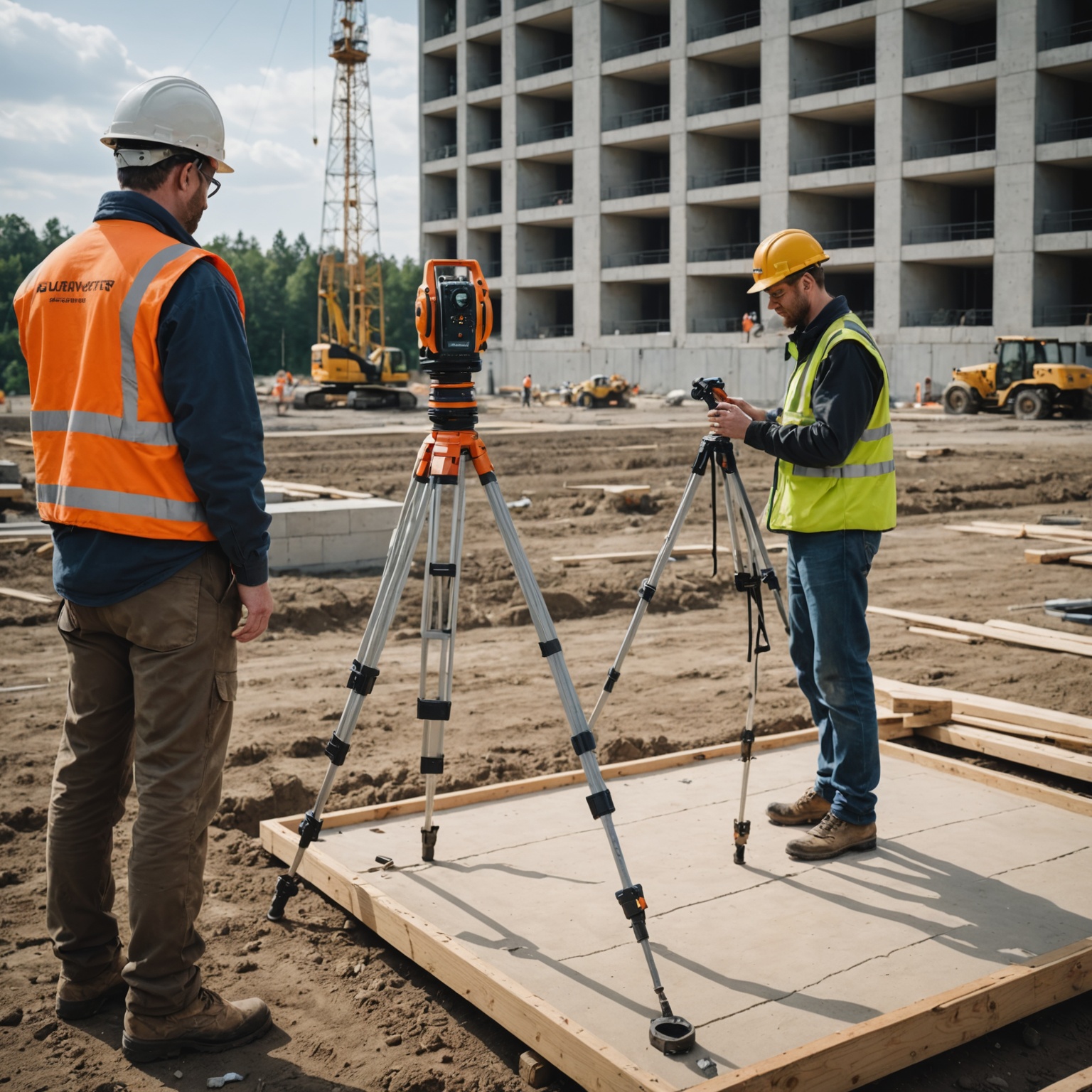

Нивелирный замер: что это такое и зачем он нужен

Нивелирный замер — это способ определения разности высот между точками на местности, в помещении или на строительной площадке. Проще говоря, с его помощью устанавливают, насколько одна точка выше или ниже другой, а также получают точные отметки высот относительно выбранной исходной плоскости. Такой замер является основой для проектирования, строительства, монтажа инженерных систем, благоустройства территории и контроля качества отделочных работ.

Точность нивелирного замера особенно важна там, где любая ошибка может привести к заметным последствиям: полы получатся с уклоном, вода будет застаиваться, лестницы окажутся неудобными, а инженерные коммуникации — работать некорректно. Поэтому нивелирование используют не только геодезисты, но и строители, отделочники, дорожники, монтажники и специалисты по благоустройству.

В основе метода лежит измерение превышений между точками с помощью специального прибора — нивелира — и рейки с делениями. В зависимости от задачи применяют разные виды нивелирования: геометрическое, тригонометрическое, гидростатическое, лазерное и другие. Каждый вариант имеет свои особенности, точность и область применения.

Где применяется нивелирный замер

Сфера применения этого вида измерений очень широка. Нивелирование необходимо там, где нужно выстроить пространственную точность и соблюсти проектные отметки.

при строительстве фундаментов, плит, перекрытий и лестниц;
при устройстве стяжек, полов и напольных покрытий;
при прокладке водопровода, канализации, дренажа и ливневых систем;
при монтаже технологического оборудования;
при разбивке участка и планировке рельефа;
при устройстве дорожных покрытий, тротуаров и отмосток;
при контроле вертикальности и горизонтальности конструкций;
при проверке перепадов высот в помещениях перед отделкой.

В жилом строительстве нивелирный замер часто помогает определить фактическую геометрию пола, оценить перепады по помещению и принять решение о толщине выравнивающей смеси или о необходимости более серьезного ремонта основания. На участке замер используется для оценки естественного рельефа и направления отвода воды.

Основные виды нивелирования

Нивелирный замер может выполняться несколькими способами. Выбор зависит от требуемой точности, условий работы и доступного оборудования.

Геометрическое нивелирование

Это наиболее распространенный и точный метод. Нивелир устанавливают между двумя точками, а по рейке считывают отсчеты. Разность отсчетов позволяет определить превышение одной точки над другой. Метод широко применяют в строительстве, потому что он дает высокую точность и относительно прост в исполнении.

Тригонометрическое нивелирование

Здесь высота рассчитывается с учетом углов и расстояний. Метод часто используется в геодезии, когда невозможно установить прибор строго между точками или когда требуется измерить высоты на больших расстояниях. Точность обычно ниже, чем при геометрическом способе, но зато процесс удобнее на сложном рельефе.

Гидростатическое нивелирование

Метод основан на свойстве жидкости сохранять одинаковый уровень в сообщающихся сосудах. Его применяют для переноса отметок в помещениях, при разметке горизонтальных линий и в случаях, когда лазерный прибор использовать неудобно. Такой способ особенно полезен внутри зданий на небольших расстояниях.

Лазерное нивелирование

Лазерный нивелир создает видимую горизонтальную или вертикальную плоскость. Это не всегда полноценный геодезический замер в классическом смысле, но для отделочных и монтажных работ прибор крайне удобен. Его применяют для установки маяков, проверки плоскости пола, разметки уровней потолка, розеток, перегородок и плитки.

Сравнение методов

Метод	Точность	Удобство	Типичные задачи
Геометрическое	Очень высокая	Среднее	Строительство, геодезия, контроль отметок
Тригонометрическое	Высокая	Высокое на сложном рельефе	Большие расстояния, труднодоступные точки
Гидростатическое	Высокая на малых расстояниях	Зависит от условий	Внутренние помещения, перенос уровня
Лазерное	Достаточная для отделки	Очень высокое	Ремонт, монтаж, разметка

Какие инструменты используются

Для нивелирного замера применяют не только сам нивелир, но и ряд вспомогательных приспособлений. От правильного комплекта зависит удобство и точность работы.

Нивелир — оптический, цифровой или лазерный прибор для определения уровня.
Нивелирная рейка — мерная рейка с делениями, по которой снимают отсчеты.
Штатив — устойчивая опора для прибора.
Рулетка — нужна для дополнительных линейных измерений.
Вехи, колышки, маркеры — помогают закрепить точки на местности.
Уровень — используется для вспомогательной проверки.
Отражатели и мишени — применяются при некоторых видах измерений.

Для внутренних работ часто используют лазерный нивелир с штативом и приемником луча. Для более ответственных строительных задач подходит оптический или цифровой прибор, позволяющий получить надежные данные и вести журнал измерений.

Как выполняется нивелирный замер

Технология зависит от вида нивелирования, но общий принцип остается похожим: определяется исходная точка, затем прибор настраивается, после чего снимаются отсчеты по рейке и вычисляются превышения между точками.

Подготовка к измерению

Перед началом работ выбирают исходную отметку. Это может быть репер, проектная точка, известная высота или условный нуль внутри помещения. Затем проверяют состояние прибора, устойчивость штатива и читаемость рейки. Важно, чтобы на пути луча или линии визирования не было препятствий, а поверхность для установки штатива была достаточно надежной.

Установка прибора

Нивелир размещают примерно посередине между измеряемыми точками, чтобы снизить погрешность. Прибор тщательно выравнивают по уровню. Даже небольшое отклонение может исказить результат, особенно если работа выполняется на больших расстояниях или при высокой требуемой точности.

Снятие отсчетов

Рейку ставят строго вертикально в измеряемой точке. Через визирную трубу или по лазерной линии снимают значение. Обычно делают несколько измерений для контроля. Если требуется определить отметку следующей точки, выполняют перенос прибора или используют серию стоянок.

Вычисление превышения

При геометрическом нивелировании разность высот между двумя точками рассчитывают по простой формуле:

h = a - b,

где a — задний отсчет по рейке, b — передний отсчет по рейке, а h — превышение. Если значение положительное, вторая точка находится ниже первой; если отрицательное — выше.

Пример расчета

Пусть на исходной точке задний отсчет равен 1,425 м, а на второй точке передний отсчет — 1,110 м. Тогда:

h = 1,425 - 1,110 = 0,315 м

Это означает, что вторая точка ниже первой на 315 мм. Если высота исходной точки известна, можно вычислить абсолютную отметку второй точки:

H₂ = H₁ - h или H₂ = H₁ + h

в зависимости от принятой системы знаков и направления превышения.

Что такое отметка и репер

В нивелировании часто используют понятия «отметка» и «репер». Отметка — это числовое значение высоты точки относительно принятой нулевой плоскости. Репер — это закрепленная и точно известная по высоте точка, которая служит ориентиром для последующих измерений.

Реперы бывают временными и постоянными. Постоянные устанавливают на длительный срок и используют при систематическом контроле. Временные создают на период выполнения конкретных работ, например при разметке участка или устройстве пола.

Если на строительной площадке отсутствует надежный репер, его создают искусственно. Например, выбирают одну точку за нулевую и фиксируют ее положение в документации, чтобы все остальные замеры были привязаны к ней.

Точность нивелирного замера и что на нее влияет

Даже самый качественный прибор не гарантирует идеальный результат, если нарушена технология. На точность влияют несколько факторов.

качество и поверка прибора;
устойчивость штатива;
правильная установка рейки;
температура и влажность воздуха;
вибрации и ветер при работе на улице;
длина визирного плеча;
человеческий фактор при считывании отсчетов;
состояние поверхности и видимость маркировки.

Чем короче расстояние от прибора до рейки и чем лучше уравновешены плечи измерения, тем выше надежность результата. На длинных участках ошибки могут накапливаться, поэтому измерения часто делают ходами с контрольным замыканием на исходную точку.

Типичные ошибки при работе

установка прибора на нестабильное основание;
наклон рейки от вертикали;
слишком длинные плечи визирования;
спешка при снятии отсчетов;
отсутствие повторного контроля;
ошибки в записи данных;
использование неисправного или неотъюстированного прибора.

Чтобы минимизировать погрешности, измерения выполняют поэтапно, несколько раз проверяют ключевые точки и обязательно фиксируют данные в журнале или электронном протоколе.

Нивелирный замер в отделочных работах

В отделке помещений нивелирование имеет практическое значение почти на каждом этапе. От правильной оценки перепадов зависит расход материалов, качество финишной поверхности и долговечность отделки. Особенно это важно при устройстве стяжек, укладке плитки, монтаже потолочных конструкций и установке мебели встроенного типа.

Проверка пола

Перед началом ремонта измеряют перепады по основанию. Если перепад небольшой, достаточно выравнивающей смеси. Если существенный — может понадобиться стяжка. Лазерный уровень позволяет быстро построить горизонтальную плоскость и понять, где основание «проваливается» и где требуется подъем.

Контроль стен и перегородок

Нивелир помогает определить горизонтальные и вертикальные ориентиры при монтаже перегородок, отделке гипсокартоном и разметке облицовки. При этом важно не только выдержать уровень, но и правильно привязать элементы к остальным конструкциям помещения, чтобы не возникло визуального перекоса.

Монтаж плитки и панелей

При укладке плитки любая ошибка уровня будет заметна сразу. Нивелирный замер позволяет задать стартовую линию, определить высоту первого ряда и избежать «плавающей» геометрии. При облицовке стен панелями или установке кухонных модулей принцип тот же: сначала строится базовая плоскость, затем выполняется монтаж.

Нивелирование на участке и при наружных работах

На открытой территории нивелирный замер используют для планировки рельефа, определения уклонов и переноса проектных отметок. Это особенно важно для отвода дождевой и талой воды, строительства дорожек, площадок, подпорных элементов и дренажных систем.

Если участок имеет значительный естественный уклон, нивелирование помогает определить объемы земляных работ. По полученным отметкам можно рассчитать, где нужно срезать грунт, а где подсыпать. Это дает возможность составить более точный план подготовки территории.

Расчет уклона

В некоторых случаях важно не просто узнать разность высот, а получить уклон. Он вычисляется по формуле:

i = h / L

где h — перепад высот, а L — горизонтальное расстояние между точками.

Если перепад составляет 0,12 м, а длина участка — 6 м, то уклон равен:

i = 0,12 / 6 = 0,02 или 2%.

Такой расчет важен при устройстве дорожек, лотков, отмостки и канализационных линий, где требуется обеспечить движение воды в заданном направлении.

Как читать результаты и оформлять замеры

Сами цифры имеют ценность только тогда, когда они правильно зафиксированы и интерпретированы. Поэтому результаты нивелирного замера оформляют в виде схемы, таблицы или журнала. Обычно указывают дату, объект, тип прибора, исходную отметку, номера точек, отсчеты по рейке, вычисленные превышения и итоговые высоты.

Точка	Задний отсчет, м	Передний отсчет, м	Превышение, м	Отметка, м
Исходная	1,500	—	—	100,000
Точка 1	1,500	1,260	0,240	99,760
Точка 2	1,260	1,090	0,170	99,590

Такой формат помогает не потерять логику измерений и в любой момент проверить, как была получена конечная отметка. При больших объемах работ это особенно важно, потому что небольшой сбой в записи может привести к заметной ошибке в проекте.

Практические рекомендации для качественного замера

Нивелирный замер требует аккуратности, но несколько простых правил заметно повышают надежность результата.

Всегда проверять прибор перед началом работы.
Ставить рейку строго вертикально.
Делать повторные измерения на ответственных точках.
Не увеличивать без необходимости длину визирных плеч.
Фиксировать данные сразу после снятия отсчета.
Использовать устойчивое основание для штатива.
Проверять замкнутый ход при длинных маршрутах.

Если работа выполняется в помещении, полезно заранее убрать лишние предметы с трассы измерений и обеспечить хорошую видимость рейки или лазерной линии. На улице стоит учитывать солнечный свет, ветер и возможные колебания воздуха, которые могут осложнить считывание.

Почему нивелирный замер нельзя игнорировать

Многие строительные и отделочные дефекты начинаются с неправильной оценки высот. Незаметный на первый взгляд перепад в несколько миллиметров может превратиться в проблему при укладке длинной плитки, монтаже встроенной мебели или установке сантехники. Если вовремя не выполнить нивелирование, последующие работы становятся сложнее и дороже.

Кроме того, замер помогает принимать обоснованные решения. Он показывает не приблизительную, а фактическую картину объекта. Это особенно полезно при реконструкции старых зданий, где геометрия часто далека от идеальной, а также на участках со сложным рельефом.

Заключение

Нивелирный замер — это фундаментальный инструмент точного строительства, отделки и благоустройства. Он позволяет определить перепады высот, построить горизонтальные и вертикальные ориентиры, рассчитать уклоны и контролировать качество работ. Независимо от того, идет ли речь о помещении, участке или крупном объекте, грамотное нивелирование помогает избежать ошибок, сэкономить материалы и добиться аккуратного результата. Чем точнее выполнен замер, тем надежнее будет вся последующая работа.

Галерея: Нивелирный замер

FAQ

Как понять по результату нивелирного замера, где точка выше, а где ниже?

Направление перепада определяется знаком превышения. Если при расчете по формуле h = a - b получается положительное значение, значит точка, на которой снят передний отсчет, находится ниже исходной. Если значение отрицательное — она выше. На практике это помогает быстро понять, куда «уходит» уровень и где нужно поднимать или, наоборот, снимать материал.

Важно не путать саму разность отсчетов с абсолютной высотой. Превышение показывает только относительную разницу между точками, а отметка — это уже положение точки относительно выбранной нулевой плоскости или репера. Поэтому после вычисления h обычно переходят к определению отметки следующей точки, особенно если работа связана со стяжкой, фундаментом или разметкой инженерных линий.

Если перепад оказался неожиданно большим, это не обязательно ошибка прибора. Часто причина в реальном уклоне основания, просадке участка или неправильном выборе исходной точки. В таких случаях полезно повторить измерение с другой стоянки и проверить, не смещена ли рейка или штатив.

Чем отличается геометрическое нивелирование от лазерного в ремонте и строительстве?

Геометрическое нивелирование дает более высокую точность и используется там, где нужно получить надежные проектные отметки: при устройстве фундаментов, перекрытий, стяжек, дренажа, дорожных покрытий. Здесь прибор ставят между точками, снимают отсчеты по рейке и рассчитывают превышение. Такой метод хорошо подходит для ответственных работ, где даже небольшое отклонение может повлиять на эксплуатацию объекта.

Лазерное нивелирование удобнее для отделки и монтажа. Оно быстро показывает горизонталь или вертикаль и помогает разметить маяки, потолки, перегородки, розетки, плитку. Но для классических геодезических задач его точности и методики часто недостаточно, особенно если речь идет о больших расстояниях или строгом контроле отметок.

На практике выбор зависит от цели. Если нужно просто выровнять элементы внутри помещения, чаще хватает лазера. Если же требуется зафиксировать высоты официально, передать отметки на разные участки или контролировать основание под конструкцию, предпочтительнее геометрический способ.

Можно ли нивелирным замером заранее понять, хватит ли толщины стяжки или выравнивающей смеси?

Да, именно для этого такой замер часто и делают перед отделкой. Сначала определяют фактические перепады пола по помещению, затем сравнивают самую высокую и самую низкую точку. По полученной разнице становится понятно, какой слой нужен для выравнивания и где может потребоваться более серьезная подготовка основания.

Если перепад небольшой, можно обойтись тонкослойным составом или локальной корректировкой. Когда же разница высот значительная, тонкий слой будет трескаться, давать усадку или просто не перекроет перепад. Тогда принимают решение о стяжке большей толщины, выравнивании основания или поэтапном ремонте.

Ошибкой будет ориентироваться только на визуально «ровный» пол. Небольшой наклон не всегда заметен глазом, но для покрытия, мебели и особенно для движения воды он имеет значение. Поэтому замер лучше делать по нескольким точкам, а не по одной случайной линии.

Почему при нивелировании прибор стараются ставить примерно посередине между точками?

Так уменьшается влияние погрешностей и ошибок визирования. Когда прибор находится примерно на равном расстоянии от двух точек, возможные неточности, связанные с наклоном визирной линии, атмосферными условиями или особенностями установки, частично компенсируются. В результате расчет превышения получается надежнее.

Если поставить нивелир слишком близко к одной из точек, одна сторона измерения окажется заметно длиннее другой. Это не всегда критично, но при больших расстояниях или высокой требуемой точности риск искажения результата возрастает. Именно поэтому правильная схема установки считается важной частью работы, а не формальностью.

На сложной площадке иногда невозможно выдержать идеальную середину. Тогда измерения делают в несколько стоянок или выбирают другой метод. Главное — не экономить время на проверке устойчивости штатива и выравнивании прибора, потому что даже небольшое отклонение способно дать заметный перепад в итоговых данных.

Какие ошибки чаще всего искажают результат нивелирного замера?

Одна из самых частых ошибок — неверная установка рейки. Если она стоит не строго вертикально, отсчет получается искаженным, а разность высот начинает «плыть». Вторая типичная проблема — плохо выровненный прибор: даже небольшое отклонение нивелира влияет на точность, особенно на длинной линии визирования.

Еще одна причина ошибок — неправильный выбор исходной точки или путаница в знаках при вычислении превышения. Когда задний и передний отсчеты перепутаны местами, вывод о том, какая точка выше, оказывается обратным. Это особенно опасно при разбивке уровня пола, планировке участка и прокладке уклонов для воды.

Также стоит учитывать состояние поверхности и окружающие условия. Неустойчивый штатив, вибрация, препятствия в линии визирования, плохая читаемость рейки и спешка при снятии отсчетов заметно снижают надежность результата. Лучший способ избежать проблем — делать контрольные измерения и не ограничиваться одним отсчетом.

Как нивелирный замер помогает при прокладке канализации и дренажа?

Здесь он нужен для задания правильного уклона. Канализация, ливневая система и дренаж работают корректно только тогда, когда вода движется по рассчитанному направлению. Если перепад высот выбран неверно, возможны застой, засоры, обратный поток или недостаточная пропускная способность системы.

Замер позволяет определить существующий рельеф, найти самые высокие и низкие точки и оценить, достаточно ли естественного уклона. Если уклон недостаточен, проектируют дополнительное заглубление, корректируют трассу или меняют отметки отдельных участков. Это особенно важно на участке, где рельеф может быть неравномерным и визуально неочевидным.

Для внутренних и наружных работ принцип одинаков: сначала проверяют высоты, затем задают линию уклона. Поэтому нивелирование используют не только на стадии монтажа, но и при контроле уже выполненных работ, чтобы убедиться, что трубы и лотки уложены так, как требуется.

Нужно ли проверять вертикальность и горизонтальность конструкций именно нивелированием?

Для контроля горизонтали нивелирование подходит очень хорошо, потому что оно как раз позволяет сравнить высоты точек и выявить перепады. Это особенно полезно при проверке полов, плит, перекрытий, подоконных зон, площадок и других элементов, где важна ровная плоскость. Если разность высот выходит за допустимые пределы, конструкцию корректируют до завершения работ.

Вертикальность тоже можно проверять, но здесь часто используют сочетание методов и приборов. Нивелирование помогает понять, есть ли отклонения по отметкам и не «заваливается» ли конструкция по высоте, однако для точной проверки вертикали могут применяться и другие средства. Поэтому на практике важно не ограничиваться одним признаком, а смотреть на геометрию элемента в целом.

Особенно полезен такой контроль на этапах, когда исправить ошибку еще просто. Чем позже выявлен перекос, тем дороже его устранение: приходится переделывать отделку, корректировать монтаж и иногда даже демонтировать часть конструкции.

Можно ли использовать гидростатическое нивелирование внутри помещения вместо лазерного?

Да, особенно когда нужно перенести уровень на небольшом расстоянии и условия не позволяют удобно работать с лазером. Гидростатический способ основан на том, что жидкость в сообщающихся сосудах стремится к одному уровню, поэтому он подходит для разметки горизонтальных линий, переноса отметок между стенами и контроля высоты в помещении.

У этого метода есть свои сильные стороны. Он не зависит от видимости лазерной линии и может быть полезен там, где есть препятствия, неудобная планировка или сложные поверхности. При этом на коротких расстояниях он дает достаточно высокую точность для ремонтных и отделочных задач.

Но метод менее удобен, если нужно быстро разметить большую площадь или часто переносить прибор. В таких случаях лазерный нивелир обычно практичнее. Поэтому выбор зависит не от «лучше или хуже», а от конкретной задачи: где-то важнее скорость, а где-то — устойчивость результата и отсутствие зависимости от луча.

Как часто стоит повторять нивелирный замер на стройке или при ремонте?

Повторять его имеет смысл каждый раз, когда меняется этап работ или появляется риск смещения уровня. Например, после подготовки основания, перед устройством стяжки, после монтажа маяков, перед укладкой покрытия, при переносе отметок на соседние помещения и после корректировки инженерных линий. Так уменьшается вероятность накопления ошибки.

Если работа длинная и включает несколько стоянок прибора, контроль особенно важен между этапами. Перенос нивелира, перестановка рейки и изменение условий на площадке могут добавить небольшие погрешности. Когда их не проверяют, итоговая отметка в конце цепочки иногда заметно расходится с исходной.

На участке повторные замеры полезны еще и после земляных работ или изменения рельефа. Грунт может оседать, а трассы для воды и покрытия — требовать пересмотра. Поэтому частота замеров зависит не от календаря, а от того, насколько ответственный результат нужен и насколько изменились условия работы.
