Угломер: назначение, виды и применение

Угломер — это измерительный инструмент для определения и контроля углов между линиями, поверхностями и деталями. Он помогает точно выполнять разметку, проверку геометрии и подгонку элементов в строительстве, ремонте и производстве.

Угломер: назначение, виды и практическое применение

Угломер — это измерительный инструмент, предназначенный для определения величины угла между двумя линиями, поверхностями или деталями. Несмотря на простоту конструкции, угломер широко применяется в строительстве, столярном деле, металлообработке, машиностроении, ремонте, монтажных работах и при контроле качества изделий. Точность измерения углов напрямую влияет на качество сборки, надежность соединений и внешний вид готовой конструкции.

Инструмент может быть как полностью механическим, так и электронным. В зависимости от задач угломер позволяет не только измерять уже существующий угол, но и переносить его на заготовку, выставлять детали в заданное положение, проверять уклоны и контролировать геометрию узлов. Для многих работ угломер является не вспомогательным, а базовым инструментом, без которого сложно добиться точности.

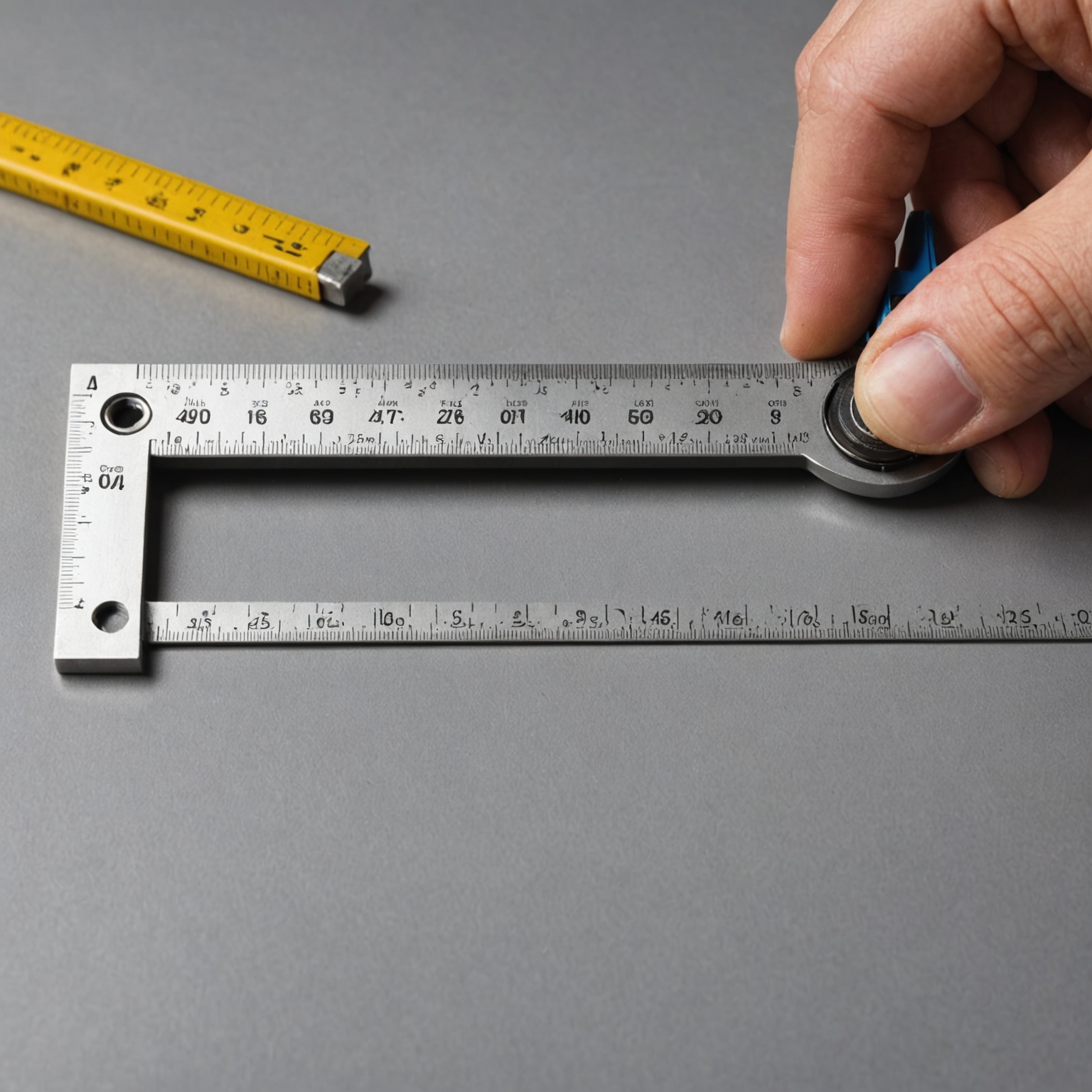

Что представляет собой угломер

В классическом варианте угломер состоит из шкалы и подвижной линейки или рамки, которая позволяет изменять положение относительно базовой части. В результате можно измерить угол между элементами или задать его с определенной точностью. Принцип работы зависит от типа инструмента, но общая идея одна: сопоставить измеряемую геометрию с эталонной шкалой или цифровым показанием.

Угломеры применяются там, где недостаточно линейки или рулетки. Например, при резке плинтусов, подгонке мебельных деталей, сварке металлоконструкций, настройке станков и проверке уклонов труб. Даже небольшой перекос в несколько градусов может привести к заметным ошибкам, поэтому контроль угла остается важным этапом работы.

Основные виды угломеров

Механический угломер

Это наиболее распространенный тип, который работает без батареек и электроники. Значение угла считывается по нониусу, шкале или лимбу. Механические модели ценят за надежность, простоту и устойчивость к условиям мастерской. Они не требуют питания, могут долго служить и подходят для большинства бытовых и профессиональных задач.

Недостаток механического инструмента — необходимость внимательного считывания показаний. Для точного результата нужен опыт, особенно если шкала мелкая или условия освещения не самые удобные.

Электронный угломер

Электронный угломер показывает результат на дисплее. Часто такие модели умеют определять не только угол, но и относительное отклонение от нуля, сохранять данные, переключать единицы измерения и работать как цифровой уровень. Это удобный вариант для тех случаев, когда важна скорость измерений и минимизация ошибок при считывании.

Электронные модели особенно полезны в ремонте, строительстве, при установке мебели, сборке каркасов и работе с наклонными поверхностями. Однако они зависят от питания и могут требовать более аккуратного обращения, чем простые механические аналоги.

Универсальный угломер

Универсальные модели позволяют измерять широкий диапазон углов, переносить их на заготовку и использовать инструмент в качестве шаблона. Они нередко оснащаются линейкой, поворотным сектором и фиксатором. Такой формат удобен для столяров, плотников и монтажников, которым нужно часто работать с нестандартными углами.

Угломер-транспортир

По своей сути это более простая разновидность, близкая к школьному транспортиру, но выполненная в более прочном и практичном исполнении. Подходит для разметки и контроля углов на чертежах, древесине, пластике и других материалах. В строительной практике используется реже, чем профессиональные модели, но остается полезным в быту.

Угломер с магнитным основанием

Такой инструмент часто используют в металлообработке и сварочных работах. Магнит помогает надежно фиксировать угломер на металлической поверхности, освобождая руки мастера. Это удобно при выставлении деталей под нужным углом, особенно когда требуется временная фиксация до прихвата или окончательного крепления.

Где применяется угломер

Сфера применения угломера намного шире, чем может показаться на первый взгляд. Инструмент нужен не только профессионалам, но и в обычном домашнем ремонте. Его используют для измерения внутренних и внешних углов, проверки сопряжений и точной разметки.

строительство и отделка помещений;
монтаж дверей, окон, перегородок и лестниц;
столярные и плотницкие работы;
мебельное производство и сборка мебели;
сварка и металлоконструкции;
проверка уклонов труб, желобов и водоотводов;
настройка станков и оборудования;
разметка деталей перед резкой или сверлением.

В электромонтаже угломер может быть полезен при прокладке кабельных трасс, установке коробов, щитов и крепежных элементов, где важно выдерживать точную геометрию и аккуратную раскладку линий. Хотя сам инструмент не относится исключительно к электротехническому оборудованию, его применение в этой сфере вполне оправдано.

Как устроен угломер

Конструкция зависит от типа модели, но основные элементы обычно похожи. В механическом варианте присутствуют основание, подвижная линейка, шкала, фиксатор и иногда нониус. В электронном — корпус, сенсорный блок, экран, кнопки управления и измерительные поверхности.

Основные элементы конструкции

Элемент	Назначение
Основание	Служит опорой и задает базовую плоскость измерения
Подвижная линейка или рамка	Позволяет менять положение и измерять угол между частями
Шкала или дисплей	Отображает результат измерения
Фиксатор	Закрепляет выбранное положение для удобства разметки
Нониус	Повышает точность считывания в механических моделях
Магнитное основание	Обеспечивает фиксацию на металлических поверхностях

Чем проще устройство, тем легче им пользоваться в быту. Чем выше требования к точности, тем важнее стабильность механики, качество шкалы и отсутствие люфтов.

Принцип измерения угла

Угол можно измерить несколькими способами. В механических угломерах используется совпадение линий на шкале или нониусе. В электронных — сенсор определяет наклон относительно опорной поверхности и выводит значение на дисплей.

Если нужно проверить реальный угол между двумя плоскостями, инструмент устанавливают так, чтобы его стороны прилегали к каждой из них. После этого фиксируется значение. При разметке, наоборот, сначала задается нужный угол, а затем он переносится на заготовку.

Для понимания геометрии полезно помнить, что прямой угол равен 90°, развернутый — 180°, а полный круг — 360°. В практических работах часто встречаются углы 30°, 45°, 60° и 90°, поскольку именно они характерны для соединений, распилов и компоновки деталей.

Как выбрать угломер

Выбор зависит от характера работ, требуемой точности и условий эксплуатации. Для домашнего использования обычно достаточно простого механического или недорогого электронного инструмента. Для профессиональных задач лучше ориентироваться на стабильность, удобство считывания, диапазон измерений и надежность фиксации.

На что обратить внимание

Точность измерения. Для тонких работ важна минимальная погрешность. Чем мельче деления шкалы или выше разрешение дисплея, тем лучше.
Диапазон углов. Универсальные модели позволяют измерять как внутренние, так и внешние углы, иногда почти полный круг.
Материал корпуса. Металл предпочтительнее в мастерской и на объекте, где инструмент подвергается нагрузкам.
Фиксация. Надежный стопор помогает не сбить угол во время переноса на заготовку.
Удобство считывания. Крупная шкала или контрастный дисплей ускоряют работу.
Дополнительные функции. Подсветка, удержание результата, возможность обнуления и встроенный уровень могут быть полезны.

Подбор под конкретные задачи

Для столярных работ удобен универсальный угломер с подвижной линейкой и возможностью фиксации. Для сварки и металла полезна модель с магнитом. Для монтажа и отделки часто выбирают компактный электронный угломер, который можно быстро приложить к поверхности и сразу получить результат. Для черновой разметки подойдет и простой механический инструмент, если точность не является предельно высокой.

Погрешность и точность измерений

Любой угломер имеет определенную погрешность. Она зависит от качества изготовления, состояния инструмента, правильности установки и даже от внимательности пользователя. В профессиональной среде значение ошибки особенно важно, поскольку даже 1° может заметно повлиять на итоговый результат при большом расстоянии или длинной детали.

Погрешность можно оценивать по-разному. Если известно, что инструмент имеет точность ±0,1°, это означает, что реальное значение может отличаться от показанного в пределах этой величины. При углах, которые используются в длинных распилах или монтажных узлах, такая разница иногда становится критичной.

Пример практического влияния ошибки:

Если на длине 2 м отклонение составляет всего 1°, смещение конца детали будет заметным. Приближенно это можно оценить по формуле:

h = L × tan(α),

где h — отклонение по высоте, L — длина, α — угол отклонения.

Для L = 2 м и α = 1° получаем:

h ≈ 2 × 0,017 = 0,034 м, то есть около 3,4 см.

Это наглядно показывает, почему контроль угла важен даже в тех случаях, когда ошибка кажется незначительной.

Как пользоваться угломером правильно

Чтобы измерение было точным, важно не только выбрать хороший инструмент, но и правильно его применять. Перед началом работы поверхность должна быть очищена от грязи, стружки, пыли и ржавчины. Даже небольшая неровность способна исказить результат.

Основные правила работы

проверять чистоту опорных поверхностей;
располагать угломер без перекоса;
не прикладывать излишнюю силу, чтобы не сместить положение;
фиксировать результат перед переносом угла;
при электронном измерении периодически проверять нулевую точку;
избегать падений и сильных ударов;
хранить инструмент в сухом месте.

Измерение внутреннего и внешнего угла

При измерении внутреннего угла стороны инструмента разводят или сводят до полного прилегания к поверхностям. Важно, чтобы контакт был максимально плотным по всей длине. Если измеряется внешний угол, принцип аналогичен, но положение инструмента меняется в зависимости от конструкции модели.

При разметке часто удобнее сначала выставить нужное значение на инструменте, затем зафиксировать его и перенести на заготовку. Такой способ помогает избежать повторных вычислений и уменьшает вероятность ошибки.

Проверка и калибровка

Периодическая проверка угломера необходима даже при бережной эксплуатации. Со временем механизм может получить люфт, шкала — потерять читаемость, а электронная модель — сбиться в нуле. Особенно важно контролировать инструмент, если он часто используется на объекте или перевозится в сумке с другими принадлежностями.

Простейшая проверка

Сравнить показание с заведомо точным прямым углом.
Проверить повторяемость измерения при нескольких установках.
Сопоставить результат с другой эталонной деталью или проверенным инструментом.
Убедиться, что фиксаторы не дают смещения после закрепления.

Если угломер электронный, перед работой полезно выполнить обнуление на ровной поверхности. Это особенно важно при измерении относительно конкретной базы, а не абсолютного уровня.

Типичные ошибки при использовании

Ошибки возникают не только из-за неисправности инструмента, но и из-за неверной техники применения. На практике именно человеческий фактор часто становится причиной неточного результата.

Ошибка	К чему приводит
Плохая очистка поверхности	Появляется ложный угол из-за мусора и неровностей
Слабая или чрезмерная фиксация	Положение сбивается при переносе
Считывание под углом к шкале	Возникает ошибка визуального параллакса
Игнорирование калибровки	Инструмент показывает смещенное значение
Выбор неподходящего типа угломера	Работа становится неудобной и менее точной

Во многих случаях достаточно изменить метод измерения, чтобы получить заметно более точный результат. Например, при работе с длинными деталями лучше использовать инструмент с надежной фиксацией и хорошо читаемой шкалой, а не компактную модель, удобную только для чернового контроля.

Уход и хранение

Чтобы угломер служил долго, достаточно соблюдать несколько простых правил. Инструмент нельзя бросать на пол, оставлять под дождем или хранить в сыром помещении. Для металлических деталей опасна коррозия, для электронных — влага и разряд батареи.

Рекомендуется:

протирать инструмент после работы;
удалять стружку, пыль и остатки раствора;
не применять агрессивные чистящие средства;
периодически проверять крепеж и подвижные элементы;
хранить в чехле или кейсе;
для электронных моделей своевременно менять элементы питания.

Если у угломера есть подвижные шарниры, они должны двигаться без заеданий, но и без лишнего люфта. Износ заметно снижает точность, поэтому при серьезной эксплуатации инструмент лучше регулярно осматривать.

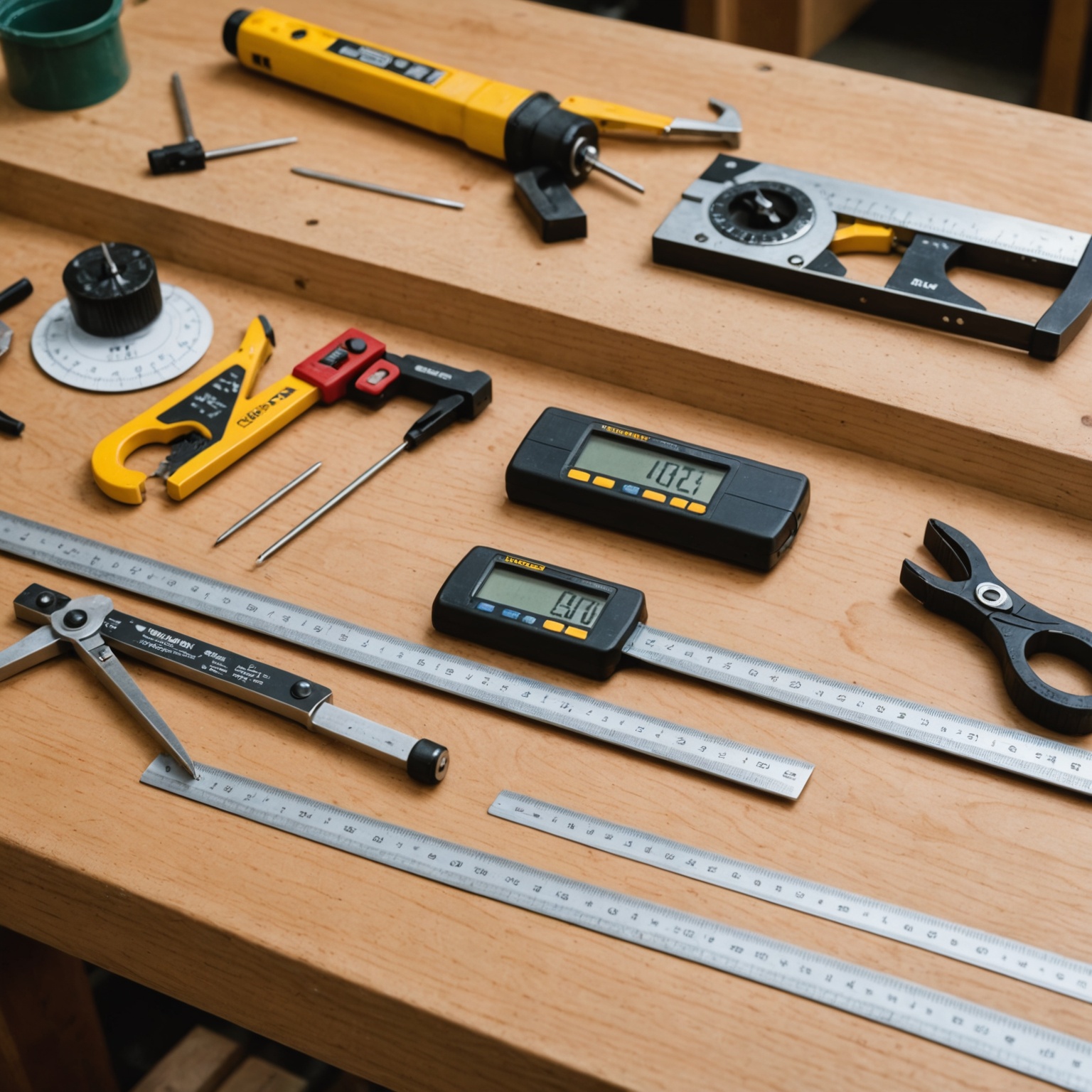

Чем угломер отличается от других измерительных инструментов

Угломер не стоит путать с линейкой, уровнем или транспортиром, хотя по функциям он частично с ними пересекается. Линейка измеряет длину, уровень показывает горизонталь и вертикаль, транспортир чаще используется для разметки на бумаге или чертеже. Угломер же предназначен именно для практического контроля углов на реальных объектах.

От угольника он отличается большей универсальностью. Угольник помогает быстро проверить прямой угол, а угломер позволяет работать с произвольными значениями. В этом и состоит его главное преимущество: он полезен не только там, где нужен 90°, но и при любых нестандартных сопряжениях.

Практическая ценность угломера в работе

Точный угол влияет на надежность соединения, плотность примыкания деталей, аккуратность отделки и долговечность конструкции. Неровный распил может испортить внешний вид даже дорогого материала. Ошибка в монтаже может привести к перекосу двери, неровной укладке элементов или ослаблению крепежа.

Поэтому угломер часто становится тем самым инструментом, который помогает избежать переделок. Он экономит материал, время и силы, особенно когда приходится работать с нестандартными стенами, сложными узлами или серийной сборкой. Даже в бытовых условиях полезно иметь под рукой простой и понятный измерительный прибор, который быстро показывает реальное положение деталей.

Заключение

Угломер — это незаменимый измерительный инструмент для точной разметки, контроля и переноса углов в самых разных видах работ. Он бывает механическим, электронным, универсальным, магнитным и в других исполнениях, что позволяет подобрать подходящий вариант под конкретную задачу. При правильном использовании угломер помогает повышать точность, сокращать ошибки и добиваться качественного результата без лишних переделок. Надежность инструмента, внимательность при измерениях и регулярная проверка состояния делают его полезным помощником как в быту, так и в профессиональной практике.

Галерея: Угломер

FAQ

Чем электронный угломер удобнее механического на практике?

Электронный угломер особенно полезен там, где важно быстро получить понятное значение без риска ошибиться при считывании шкалы. Цифровой дисплей снимает проблему мелких делений, плохого освещения и субъективного взгляда на нониус или лимб. Это заметно ускоряет работу при частых измерениях и помогает снизить число ошибок при разметке или выставлении деталей.

При этом механический инструмент остается сильным вариантом, если важны простота, независимость от батареек и устойчивость к условиям мастерской. Он не так удобен для новичка, зато надежен и обычно служит дольше при аккуратном обращении. Поэтому выбор зависит не от «лучше или хуже», а от задачи: для скорости и комфорта чаще берут электронный, для базовой надежности — механический.

Можно ли угломером не только измерять, но и переносить угол на деталь?

Да, и это одна из самых практичных его функций. Угломер применяют не только для контроля уже готовой геометрии, но и для разметки: сначала задают нужное положение, затем фиксируют его и переносят на заготовку. Это особенно удобно, когда требуется повторить один и тот же угол на нескольких деталях или выдержать точную форму соединения.

Такая возможность важна в столярных, монтажных и слесарных работах, где ошибка даже в несколько градусов может повлиять на состыковку элементов. Если угол не просто проверить, а именно перенести, то фиксатор и жесткость конструкции становятся очень важными: они позволяют удержать выставленное положение до окончания разметки.

Почему даже небольшая ошибка в угле может испортить сборку?

Потому что угловая погрешность накапливается в готовом изделии и становится заметной не только по геометрии, но и по внешнему виду. Если соединение уходит от нужного значения на несколько градусов, детали начинают стыковаться с зазором, нагрузка распределяется неравномерно, а сам узел выглядит неаккуратно. В строительстве и мебельной сборке это может привести к перекосу, а в металлоконструкциях — к снижению качества соединения.

На практике даже маленькое отклонение влияет на последующие операции: распил, сварку, сверление, установку фурнитуры или монтаж соседних элементов. Поэтому угломер используют именно тогда, когда линейки и рулетки уже недостаточны. Он помогает вовремя поймать проблему, пока ее еще можно исправить без переделки всей конструкции.

Подходит ли угломер для проверки уклонов труб, желобов и водоотводов?

Да, для таких задач угломер подходит вполне хорошо, особенно если нужно контролировать геометрию и направление наклона. В работе с трубами, желобами и водоотводами важно не просто измерить угол, а убедиться, что уклон выдержан равномерно и соответствует нужной траектории движения жидкости. Здесь полезны как механические, так и электронные модели, если они позволяют быстро считывать значение на месте установки.

Практический смысл такой проверки в том, что неправильный уклон приводит к застою воды, нарушению отвода и дополнительной нагрузке на конструкцию. Поэтому угломер помогает не только на этапе монтажа, но и при контроле уже собранной системы. Если поверхность длинная или сложная, удобнее использовать модель, которую можно надежно зафиксировать и быстро переставлять.

Нужно ли брать угломер с магнитным основанием для металлообработки и сварки?

Если работа связана с металлическими поверхностями, магнитное основание действительно дает заметное удобство. Оно помогает зафиксировать инструмент на детали, освобождая руки мастера при выставлении угла, прихватке или временной сборке. Это особенно ценно, когда деталь нужно удерживать точно в заданном положении и при этом не тратить время на дополнительную поддержку.

Однако магнит не является обязательным для всех случаев. Он полезен именно там, где есть сталь или другой подходящий металл, а вот для дерева, пластика и немагнитных материалов его преимущество исчезает. Поэтому выбор зависит от типовой задачи: если основная работа — сварка и металлоконструкции, магнитная фиксация оправдана; если же инструмент нужен для разностороннего применения, важнее универсальность и удобство шкалы или дисплея.

Чем универсальный угломер отличается от обычного транспортира?

Универсальный угломер рассчитан не только на измерение, но и на практическую работу с деталью: перенос угла, фиксацию положения, использование в качестве шаблона. У него обычно есть подвижные элементы, фиксатор и более прочная конструкция, поэтому он удобен в мастерской, а не только на чертеже. Это делает его полезным для столяров, плотников и монтажников, которым часто приходится работать с нестандартными углами.

Транспортир в классическом виде проще и чаще используется для разметки или ориентировочной проверки. Он менее приспособлен к грубой мастерской среде и не всегда удобен, когда нужно выставить реальную деталь в нужное положение. Если задача сводится к редким и несложным измерениям, транспортир может быть достаточен, но для регулярной практической работы универсальный угломер заметно удобнее.

Как понять, что угломер выбран правильно под свои задачи?

Хороший выбор обычно заметен по тому, насколько инструмент соответствует реальным условиям работы. Для домашних задач часто достаточно простой модели с понятной шкалой или дисплеем, а для профессионального применения важнее точность, удобство считывания, диапазон измерений и надежная фиксация. Если инструмент приходится постоянно подстраивать, сложно читать или он дает нестабильный результат, значит, он не подходит под темп и характер работ.

Еще один признак удачного выбора — совпадение конструкции с типом материала. Для металла полезно магнитное основание, для частой разметки — фиксатор и возможность переноса угла, для работы в разном освещении — крупная шкала или цифровой экран. Лучше выбирать угломер не «универсально на все случаи», а под основные операции: это уменьшает ошибки и делает измерения быстрее.

Можно ли обойтись без профессионального угломера в быту?

В ряде бытовых задач — да, но только если точность не критична. Для простых проверок, разметки под несложные резы или контроля примерной геометрии можно использовать более доступные модели. Однако как только появляется требование к точной подгонке, аккуратной стыковке или повторяемости результата, обычной линейки уже недостаточно, и угломер становится заметно полезнее.

В быту его чаще всего используют при ремонте, установке мебели, подгонке плинтусов, монтаже дверей и других работах, где ошибка быстро видна на готовом изделии. Поэтому вопрос не в том, нужен ли профессиональный уровень всегда, а в том, достаточно ли вам точности для конкретной задачи. Если нужна аккуратная геометрия и чистый результат, лучше иметь угломер под рукой.
