УЗО: что это такое и зачем оно нужно

УЗО — это устройство защитного отключения, которое повышает безопасность электрической сети и быстро отключает питание при утечке тока. Оно помогает защитить человека, снизить риск повреждения проводки и уменьшить вероятность возгорания.

Что такое УЗО и зачем оно нужно

УЗО — это устройство защитного отключения, предназначенное для повышения безопасности электрической сети. Его основная задача заключается в том, чтобы быстро отключать питание при появлении опасной утечки тока. Такая утечка может возникать, когда ток начинает уходить не по штатной цепи, а через повреждённую изоляцию, корпус прибора, влажную среду или даже через тело человека. В быту это особенно важно, поскольку большинство серьёзных электротравм и часть пожаров связаны именно с неисправностями в проводке и электрооборудовании.

УЗО не заменяет автоматический выключатель и не выполняет его функции. Автомат защищает проводку от перегрузки и короткого замыкания, а УЗО реагирует на разницу токов между фазным и нулевым проводниками. Если такая разница превышает допустимый порог, цепь размыкается практически мгновенно. Именно поэтому устройство считается важнейшим элементом современной электрической защиты в квартирах, частных домах, мастерских и на объектах с повышенной влажностью.

Принцип работы УЗО

Принцип действия устройства основан на сравнении токов, проходящих через фазный и нулевой проводники. В нормальном режиме они равны по величине и противоположны по направлению. Если же часть тока уходит в землю через повреждение или через человека, возникает дисбаланс, который фиксирует чувствительный механизм внутри УЗО.

Когда разница достигает заданного значения, механизм отключает питание. Для бытовых условий обычно применяются устройства с чувствительностью 30 мА, а для дополнительной защиты во влажных помещениях и на отдельных линиях могут использоваться более чувствительные модели на 10 мА. Есть также устройства на 100 мА и 300 мА, но их чаще ставят для противопожарной защиты, а не для защиты человека.

Как именно возникает утечка

Утечка тока может быть вызвана разными причинами:

повреждением изоляции кабеля;
неисправностью бытового прибора;
попаданием влаги в розетку, распределительную коробку или корпус оборудования;
старением проводки;
ошибками при монтаже;
естественными токами утечки в электронике с фильтрами помех.

Если ток утечки слишком мал, человек может его не почувствовать, но проводка уже работает в аварийном режиме. В случае серьёзного повреждения последствия становятся опасными очень быстро. УЗО реагирует не на силу потребления в целом, а именно на нарушение баланса токов.

Простая формула для понимания

В упрощённом виде работа устройства объясняется так:

I_фаза − I_ноль = I_утечки

Если ток утечки превышает уставку устройства, оно отключает линию. Например, при чувствительности 30 мА уже сравнительно небольшая потеря тока считается аварийной. Для человека это значение может быть критически важным, особенно при длительном воздействии.

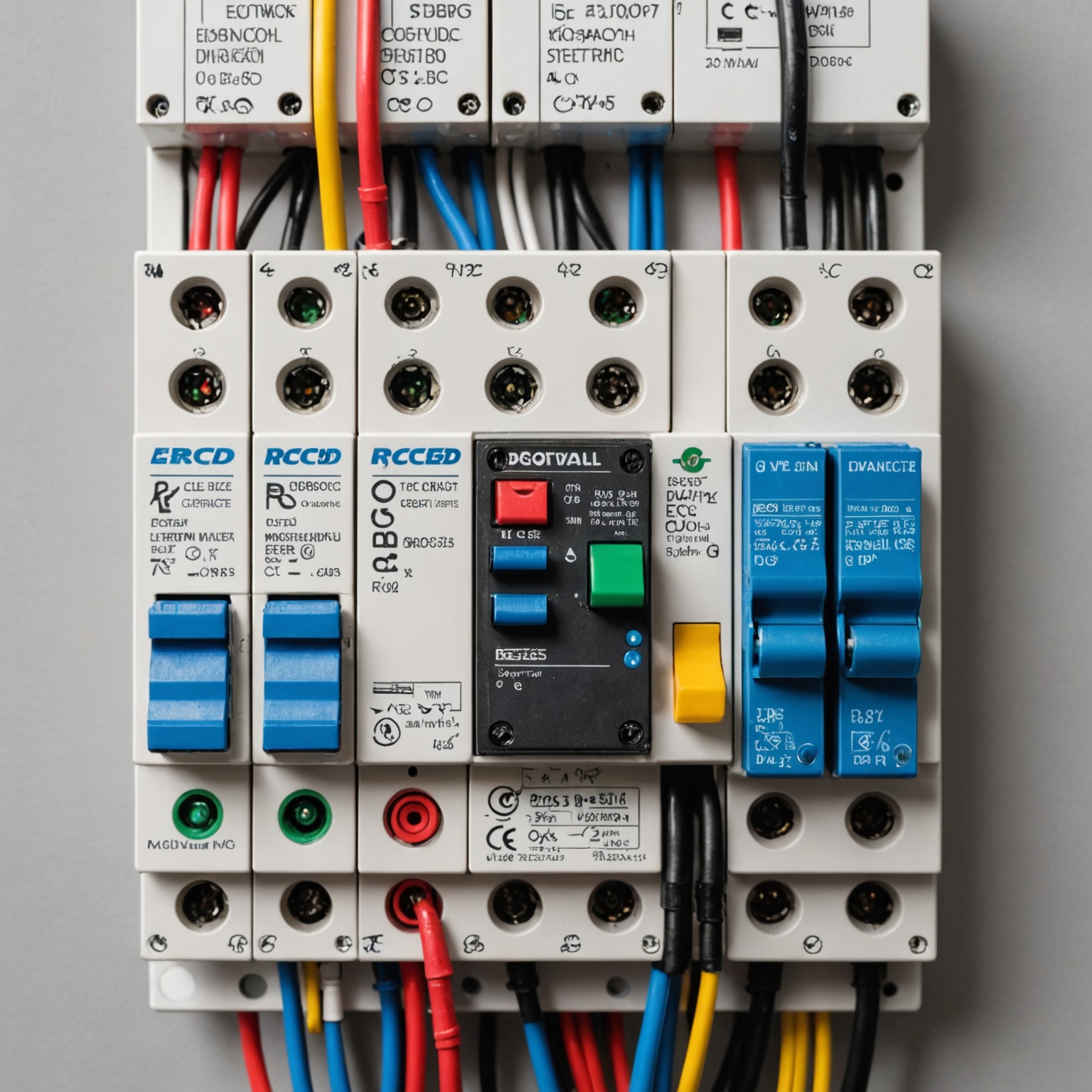

Чем УЗО отличается от автомата и дифавтомата

Распространённая ошибка — считать, что УЗО и автоматический выключатель выполняют одну и ту же задачу. На практике это разные устройства с разными функциями. Автомат защищает проводку от перегрева и разрушения из-за перегрузки или короткого замыкания. УЗО защищает от токов утечки. Дифавтомат объединяет обе функции в одном корпусе.

Устройство	Защищает от перегрузки	Защищает от короткого замыкания	Защищает от утечки	Основное назначение
Автоматический выключатель	Да	Да	Нет	Защита проводки
УЗО	Нет	Нет	Да	Защита человека и от пожара
Дифавтомат	Да	Да	Да	Комплексная защита линии

Выбор между отдельными устройствами и дифавтоматом зависит от схемы щита, количества линий, удобства обслуживания и бюджета. Однако для правильной работы любой из схем важно соблюдать схему подключения и подбирать аппараты с подходящими характеристиками.

Основные характеристики УЗО

При выборе устройства важно учитывать не только номинальный ток, но и другие параметры. От них зависит, насколько надёжно и корректно будет работать защита.

Номинальный ток

Номинальный ток указывает, какую нагрузку устройство способно пропускать длительно без повреждения. Это не ток срабатывания по утечке, а именно допустимая рабочая нагрузка. Например, для линий в квартире часто применяются модели на 16, 25, 40 или 63 А. Номинал должен соответствовать защищаемой линии и установленному перед ним автомату.

Ток утечки срабатывания

Это чувствительность устройства. Наиболее распространены следующие значения:

10 мА — повышенная защита, чаще для отдельных влажных зон или детских комнат;
30 мА — универсальный бытовой вариант для защиты человека;
100 мА — чаще используется для противопожарной функции;
300 мА — защита больших линий и объектов, где требуется снижение риска возгорания.

Тип по форме дифференциального тока

УЗО бывает разных типов, и это важно учитывать при подключении современных нагрузок:

Тип AC — реагирует только на переменный синусоидальный ток утечки;
Тип A — реагирует на переменный и пульсирующий постоянный ток;
Тип F — предназначен для некоторых современных нагрузок с частотным управлением;
Тип B — применяется в сложных промышленных и специализированных системах.

В бытовых сетях всё чаще предпочтение отдают типу A, поскольку современная техника содержит электронные блоки питания, стиральные машины, инверторы и другую нагрузку, способную формировать пульсирующие токи утечки.

Количество полюсов

Для однофазной сети обычно используют двухполюсные УЗО, а для трёхфазной — четырёхполюсные. Полюсность должна соответствовать сети, иначе подключение окажется некорректным и защита работать не будет.

Где применяют УЗО

УЗО устанавливают почти везде, где требуется повысить уровень электробезопасности. Особенно оправдана установка на отдельных линиях, где риск поражения током или повышенной влажности выше обычного.

Типичные места установки

квартиры и частные дома;
ванные комнаты и санузлы;
кухни;
розеточные линии, питающие бытовую технику;
уличные розетки и освещение;
гаражи, мастерские, подвалы;
деревянные дома и строения с повышенными требованиями к пожарной безопасности.

На практике УЗО особенно полезно там, где человек может одновременно прикоснуться к металлическому корпусу прибора и к заземлённой поверхности, либо где оборудование работает во влажной среде. В таких условиях даже относительно небольшая утечка может создать опасную ситуацию.

Схемы подключения УЗО

Существуют разные варианты включения устройства в электрическую сеть. Выбор схемы зависит от структуры щита, количества групп и того, используется ли отдельно автомат или дифавтомат.

Общее УЗО на вводе

В этом варианте одно устройство защищает весь объект целиком. Схема экономична и проста, но у неё есть недостаток: при утечке отключается вся сеть. Такой подход может быть оправдан в небольших системах, но для удобства эксплуатации обычно лучше делить нагрузку на группы.

Отдельное УЗО на группу линий

Этот вариант позволяет локализовать проблему. Например, одно устройство ставится на розеточные линии, другое — на ванную и кухню, третье — на наружные потребители. Тогда при неисправности отключается только конкретная группа. Это удобнее и безопаснее, особенно в доме с большим количеством электроприборов.

УЗО в паре с автоматом

Наиболее распространённый бытовой вариант — автоматический выключатель перед УЗО или после него, в зависимости от схемы щита. Автомат защищает от сверхтоков, а УЗО — от утечек. Важно, чтобы рабочий ток УЗО был выше или равен номиналу автомата, но сам автомат подбирался по сечению кабеля и нагрузке.

Практическая логика подбора

Если кабель рассчитан на 16 А, не следует ставить автомат выше допустимого значения только потому, что УЗО имеет запас по току. УЗО не заменяет автоматическую защиту проводки. Неправильный подбор приведёт к перегреву кабеля даже при исправной дифференциальной защите.

Как выбрать УЗО для дома или квартиры

Выбор устройства зависит от конкретной сети и задач защиты. Универсального решения, подходящего абсолютно для всех случаев, не существует. Однако есть проверенные принципы, на которые ориентируются при подборе.

На что обращать внимание

Номинальный ток — должен соответствовать нагрузке и защищающему автомату.
Чувствительность — для защиты людей обычно берут 30 мА, а для отдельных зон повышенной опасности — 10 мА.
Тип устройства — для современной бытовой техники часто предпочтителен тип A.
Количество полюсов — должно совпадать с сетью.
Условия эксплуатации — влажность, температура, частота срабатываний, качество электросети.

Типичные ошибки при выборе

покупка устройства только по току, без учёта чувствительности;
установка слишком чувствительного УЗО на длинную линию с большим суммарным током утечки;
использование типа AC там, где нагрузка содержит электронику;
превышение номинала по току относительно автомата или кабеля;
попытка заменить УЗО автоматом или наоборот.

Причины ложных срабатываний

Иногда УЗО отключает линию не из-за серьёзной аварии, а из-за особенностей самой сети. Это не всегда означает неисправность устройства. Ложные срабатывания могут возникать при неправильном монтаже или из-за суммы естественных токов утечки у большого количества приборов.

Основные причины

объединение нулевых проводников разных групп;
ошибки при подключении фазы и нуля;
повреждение изоляции в одном из приборов;
накопление утечек от нескольких устройств на одной линии;
влага в розетках, коробках или кабельных соединениях;
установка слишком чувствительного аппарата на перегруженную линию.

Особенно часто подобные ситуации встречаются на кухнях и в ванных комнатах, где одновременно работают стиральная машина, бойлер, холодильник, посудомоечная машина и розетки с мелкой техникой. Чем больше электронных приборов, тем выше суммарная вероятность небольших утечек. Поэтому распределение линий по группам имеет большое значение.

Как проверяют УЗО

Для проверки исправности у большинства устройств есть кнопка тестирования. При её нажатии искусственно создаётся утечка, на которую устройство должно отреагировать отключением. Такая проверка не заменяет профессиональную диагностику, но позволяет регулярно контролировать работоспособность механизма.

Что важно помнить при проверке

проверку лучше проводить периодически, а не только после установки;
если кнопка теста не вызывает отключение, устройство требует диагностики или замены;
периодическое срабатывание само по себе не является неисправностью, если линия реально создаёт утечку;
при повторных отключениях нужно искать причину, а не просто включать устройство снова.

Преимущества использования УЗО

Популярность УЗО объясняется не только требованиями нормативов, но и реальной практической пользой. Это устройство повышает уровень безопасности сети сразу по нескольким направлениям.

Ключевые преимущества

снижает риск поражения электрическим током;
помогает защитить детей и людей в помещениях с повышенной влажностью;
уменьшает вероятность возгорания при скрытой утечке тока;
своевременно обнаруживает проблемы с изоляцией;
повышает общий уровень надёжности электроустановки.

При этом важно понимать, что УЗО не делает сеть «абсолютно безопасной». Оно работает как один из элементов многоуровневой защиты, где также важны качественная проводка, правильный номинал автоматов, надёжное заземление и грамотный монтаж.

Нормативная и практическая значимость

Во многих современных электроустановках применение УЗО является не просто рекомендацией, а практической необходимостью. Требования к электробезопасности постоянно ужесточаются, и это связано не только с ростом количества бытовой техники, но и с тем, что современные сети несут большую суммарную нагрузку, а подключаемое оборудование нередко имеет сложную электронную начинку.

Особенно важно наличие дифференциальной защиты в помещениях с повышенной опасностью, где человек может случайно создать путь тока через своё тело. В жилых помещениях УЗО давно стало стандартом рационального подхода к безопасности, а не дополнительной опцией.

Вывод

УЗО — это важнейшее устройство защиты, которое контролирует утечки тока и быстро отключает питание при опасной ситуации. Оно не подменяет автоматический выключатель, а дополняет его, создавая более высокий уровень электробезопасности. Правильный выбор номинала, чувствительности и типа устройства, а также грамотное подключение и регулярная проверка позволяют существенно снизить риск поражения током и возгорания. Для квартиры, дома или мастерской УЗО остаётся одной из самых разумных и необходимых мер защиты электрической сети.

Галерея: УЗО

FAQ

Почему УЗО не защищает от перегрузки и короткого замыкания, если оно отключает питание?

УЗО и автоматический выключатель реагируют на разные аварийные режимы. Автомат «следит» за тем, чтобы ток не превышал допустимую нагрузку проводки, и отключается при перегрузке или коротком замыкании. УЗО, в свою очередь, сравнивает токи в фазном и нулевом проводниках и срабатывает только тогда, когда между ними появляется опасный дисбаланс, то есть утечка.

Из-за этого УЗО может быстро обесточить линию, но оно не умеет распознавать нагрев жилы от слишком большого тока. Практически это означает, что ставить только УЗО недостаточно: проводка всё равно нуждается в защите от перегрузки и КЗ. Поэтому в щите УЗО обычно работает вместе с автоматом или в составе дифавтомата, где обе функции объединены.

Как понять, какой ток утечки срабатывания нужен: 10 мА, 30 мА, 100 мА или 300 мА?

Выбор чувствительности зависит от того, какую задачу вы хотите решить. Для защиты человека в быту чаще всего используют 30 мА: такой порог считается универсальным для квартир, домов и обычных розеточных линий. Если речь идёт о зонах с повышенной влажностью, отдельных участках с повышенным риском или о дополнительной защите конкретной линии, могут выбирать 10 мА, но такие устройства чаще ставят точечно, а не на весь объект.

УЗО на 100 мА и 300 мА обычно рассматривают не как защиту человека, а как средство снижения риска возгорания. Они подходят для более крупных линий и объектов, где важно отсеивать серьёзные утечки, но при этом не получить лишних отключений из-за естественных токов утечки техники. На практике чувствительность нужно подбирать по назначению линии, а не «чем меньше, тем лучше»: слишком чувствительное устройство на обычной сети может отключаться без видимой причины.

Можно ли ставить одно УЗО на весь дом или квартиру?

Технически можно, и в небольших системах это действительно встречается. Один вводной прибор прост в схеме и обычно дешевле, чем набор отдельных устройств на каждую группу. Но у такого решения есть заметный минус: при утечке отключится всё питание сразу, включая освещение, холодильник, связь и другие важные линии.

Если сеть большая или в ней много потребителей, удобнее разделить её на группы. Тогда неисправность в ванной, кухне или на уличной розетке не оставит без электричества весь объект. Практически это повышает удобство обслуживания и помогает быстрее искать проблемную линию. Поэтому одно общее УЗО чаще оправдано на небольших объектах, а для дома с несколькими зонами безопаснее и удобнее групповая защита.

Чем УЗО с типом A отличается от типа AC и почему в быту чаще выбирают тип A?

Разница связана с тем, на какой характер утечки реагирует устройство. Тип AC рассчитан только на переменный синусоидальный ток утечки. Это было достаточно для старых, более простых нагрузок, но современная техника стала сложнее: в ней много электронных блоков, импульсных источников питания, инверторов и других узлов, которые могут создавать пульсирующие составляющие утечки.

Тип A умеет реагировать и на переменный, и на пульсирующий постоянный ток, поэтому лучше подходит для современной бытовой нагрузки. Это особенно заметно там, где работают стиральные машины, компьютеры, электроника, отдельные кухонные приборы и оборудование с управляемой мощностью. В быту тип A обычно даёт более надёжную и предсказуемую защиту, чем AC, именно из-за большего разнообразия источников утечки.

Что будет, если поставить УЗО с неподходящим номинальным током?

Номинальный ток показывает, какую рабочую нагрузку устройство может пропускать длительно без повреждения. Если выбрать УЗО с слишком малым номиналом для линии, оно может перегреваться или работать на пределе, особенно когда нагрузка близка к допустимой. Если номинал слишком большой, само по себе это не улучшит защиту, но важно, чтобы устройство было согласовано с автоматом и характеристиками линии.

На практике номинал УЗО подбирают под защищаемую цепь и автоматический выключатель, который стоит перед ним или в составе связки. Для бытовых линий часто встречаются значения 16, 25, 40 и 63 А. Ошибка здесь не всегда приводит к мгновенной аварии, но может ухудшить надёжность всей схемы: защита будет либо работать неэффективно, либо создавать ненужные риски для проводки и контактов.

Почему УЗО иногда выбивает без явной причины и что это может значить?

Частые отключения обычно говорят не о «плохом» устройстве, а о том, что в линии есть утечка или суммарные естественные утечки уже близки к порогу срабатывания. Причиной может быть повреждение изоляции, влага в розетке или коробке, старение проводки, неисправный прибор или даже обычная электроника с фильтрами помех, которая даёт небольшие утечки в нормальном режиме.

Если отключение происходит регулярно, это повод проверить конкретную группу, а не просто менять УЗО на более «сильное». Иногда проблема локализуется в одном приборе или влажной зоне. В других случаях причина в ошибках монтажа или в слишком чувствительном устройстве, установленном на линию с большим количеством современной техники. Игнорировать такие срабатывания не стоит: они показывают, что защита обнаружила режим, который может стать опасным.

Нужно ли ставить УЗО в ванной, на кухне и на уличных розетках отдельно?

Для таких зон отдельная защита особенно оправдана, потому что там выше вероятность контакта с влагой, металлическими корпусами и заземлёнными поверхностями. Влажная среда снижает сопротивление тела и поверхностей, поэтому даже небольшая утечка может привести к опасной ситуации гораздо быстрее, чем в обычной комнате. Отдельное устройство на такую линию позволяет отключить именно проблемный участок, а не весь объект.

Кроме того, в кухне, ванной и на улице часто работают разные типы нагрузки: от бытовой техники до переносного инструмента и уличного освещения. Если объединить всё под одним аппаратом, будет сложнее искать неисправность, а риск ложных отключений возрастёт. Разделение на группы делает систему удобнее в эксплуатации и обычно повышает реальную безопасность, особенно там, где условия работы электрики заметно тяжелее обычных.

Можно ли использовать УЗО вместо дифавтомата, и что удобнее для щита?

Можно, если рядом с УЗО стоит автоматический выключатель, который берёт на себя защиту от перегрузки и короткого замыкания. Такая схема хорошо работает и часто бывает гибкой: если нужно изменить одну часть линии, можно заменить только автомат или только УЗО, а не весь узел целиком. Это удобно, когда в щите много групп и требуется понятная логика обслуживания.

Дифавтомат удобен тем, что объединяет обе функции в одном корпусе, экономит место и упрощает разводку. Но при срабатывании иногда сложнее сразу понять, что стало причиной отключения: утечка, перегрузка или короткое замыкание. Поэтому выбор зависит от задач щита, бюджета и того, насколько важны компактность и простота схемы. Для сложных систем часто выигрывает комбинация отдельных устройств, а для компактных щитов — дифавтомат.
